微振检测报告解读：时域、FFT、PSD 与 1/3 倍频程的判断边界
微振检测报告解读：时域、FFT、PSD 与 1/3 倍频程的判断边界
技术新闻 · 默准 MOZHUN
摘要： 微振检测报告中的时域波形、FFT 频谱、功率谱密度（PSD）、均方根值（RMS）和 1/3 倍频程并不是同一张图的不同画法。它们分别回答“振动何时发生、集中在哪些频率、随机能量如何分布、总体幅值多大、是否满足评价曲线”等问题。只有把测试条件、时间过程、窄带频谱和评价结果连起来，报告才能支持设备选址、问题诊断与治理验收。
先说结论：一条峰值不能代表现场是否达标
看到频谱中有一个明显峰值，不能直接得出“环境不合格”；一条 1/3 倍频程曲线低于 VC 曲线，也不能证明设备一定不受影响。前者还要判断峰值的持续时间、方向、测点与设备敏感频段，后者还要核对设备厂家要求和测试条件。
微振报告的正确读法，是先确认数据在什么位置、什么时段、用什么传感器获得，再分别回答四个问题：干扰何时出现，主要频率在哪里，能量如何分布，评价限值是否被超过。

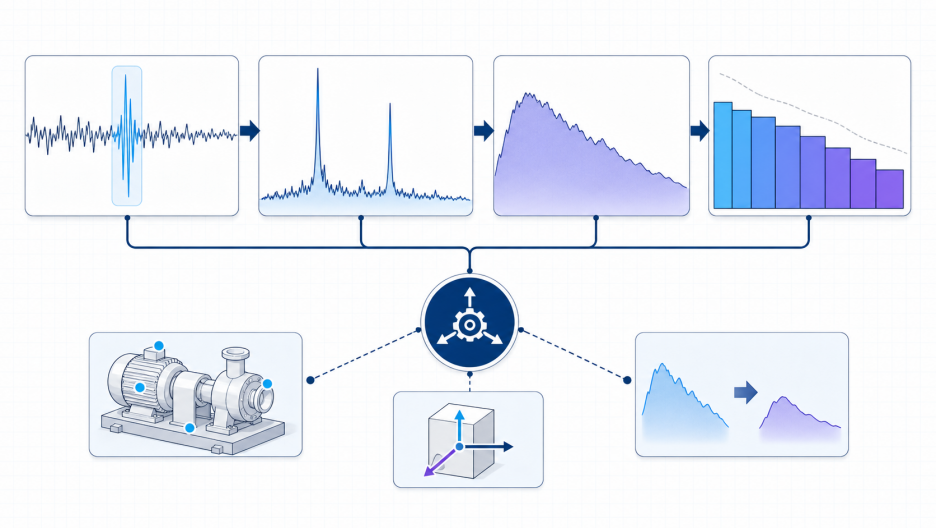

时域、FFT、PSD、1/3倍频程与工程判断关系图
时域波形：识别持续干扰与偶发事件
时域波形以时间为横轴，保留了人员走动、关门、设备启停等事件的先后关系。连续近似稳定的振动与短时冲击在时域中很容易区分；三轴同步记录还能显示扰动主要出现在水平还是垂直方向。
它的局限也很明确：时域可以告诉我们“什么时候发生了变化”，却通常不能仅凭波形认定振源。一次脉冲可能来自脚步、门体碰撞或线缆牵拉，需要结合现场记录和其他测点验证。
FFT：定位窄带峰值，寻找振源线索
快速傅里叶变换（FFT）把一段时间信号分解到不同频率。风机、泵组、压缩机、旋转平台或结构共振形成的周期性成分，往往会在窄带频谱中表现为峰值。与 1/3 倍频程相比，FFT 保留了更细的频率分辨率，更适合区分相邻振源并追踪运行频率。
但频谱分辨率受记录时长、采样设置和窗函数影响。两个报告若使用不同的分析带宽，峰值高度可能不同，不能只截取一张图横向比较。频率相同也只是线索，不是因果证据；例如出现工频附近成分时，仍应通过设备启停、测点传递关系或同步监测确认来源。
PSD：比较随机振动时，先统一带宽
功率谱密度（PSD）描述单位频率带宽内的均方能量，适合观察宽带、随机或随时间波动的背景振动。它解决了“不同频率分辨率下怎样比较能量密度”的问题，因此常用于长时间背景比较和系统噪声分析。
PSD 的纵轴通常带有“某物理量的平方/Hz”；若使用幅度谱密度（ASD），单位则是“某物理量/√Hz”。PSD 图上的单点数值不能直接与以 RMS 速度表示的限值比较。要得到某一频带内的 RMS，需要对该频带的 PSD 积分后再开平方，并确保单位、频带和信号处理方法一致。
RMS 与 1/3 倍频程：用于评价，不替代诊断
RMS 反映一段时间或一个频带内的有效幅值。它便于把持续振动压缩成可比较的数值，但会弱化事件发生的时间信息；持续低幅振动与少量高幅冲击，可能得到接近的总体 RMS，却对应完全不同的工程处理方式。
1/3 倍频程把频率按恒定比例划分为频带，并计算各频带的 RMS。VC 类评价曲线通常采用 1/3 倍频程 RMS 速度表达，因此这种图适合做场地评价和验收对照。代价是窄带峰值被汇总进一个频带，具体振源还要回到 FFT、时域与测点关系中查找。
一份报告建议按五步阅读
1. 先看测试边界。 核对测点位置、传感器方向、安装方式、采样时长、现场设备状态和传感器有效频段。
2. 再看时域。 标出冲击、启停和稳定时段，避免把一次偶发事件当作长期底噪。
3. 用 FFT 或 PSD 找特征。 FFT 用于定位窄带峰值，PSD 用于比较宽带随机能量；两者都要注明分析带宽和单位。
4. 用 1/3 倍频程做评价。 与设备厂家限值、项目约定或适用的 VC 曲线比较，并说明超限频带和方向。
5. 用多测点或前后对比验证。 基础面、支撑面和设备关键位置的同步数据，才能说明振动沿什么路径传递，以及治理措施是否真正改变了设备所处环境。
常见问题
加速度、速度和位移可以直接互换吗？ 不能直接换数字。它们可以在频域中通过积分或微分转换，但低频积分会放大传感器零偏和噪声影响，转换结果必须落在传感器与采集系统的有效范围内。
VC 曲线越低，是否代表所有设备都更适合？ 不一定。VC 曲线提供通用场地评价框架，具体设备仍应优先采用厂家给出的允许振动条件，并结合设备敏感方向、安装方式和工艺任务判断。
治理前后只比较一个总 RMS 可以吗？ 不建议。总 RMS 可能掩盖关键频段的改善或恶化。更可靠的做法是在相同工况下同时比较时域、窄带频谱、1/3 倍频程和关键测点传递关系。
默准 MZ-Insight 微振检测系统由传感器、数据采集、分析软件与报告能力构成，可用于装机前环境评估、现场问题诊断及实施前后复测。工程判断的重点不是让图表更多，而是让每种图表回答一个清晰问题，并保留可复核的测试条件。
说明：本文用于工程评估与技术交流，不替代设备厂家技术要求、项目验收协议或法定计量结论。
参考框架
• ASHRAE Handbook—HVAC Applications, Noise and Vibration Control
• NIST/NSF 场地振动测量程序研究资料（含 FFT、RMS 与 1/3 倍频程关系）
