AFM 图像条纹、重影与漂移：环境振动诊断的分层排查方法

技术新闻  ·  默准 MOZHUN

摘要： 原子力显微镜（AFM）图像中的条纹、重影、弯曲和周期性噪声，不等于隔振失效。探针污染或双针尖、反馈参数不匹配、扫描速度过快、热漂移、电子与光学干扰、空气声和结构振动，都可能产生相似伪影。有效排查应先从图像和扫描参数入手，再做事件对照与三轴微振检测，最后通过同工况前后对比验证治理措施。

先说结论：先分类伪影，再判断是否需要隔振

AFM 是按扫描线逐点建立图像的系统。时间上的扰动会被写入空间图像，因此不同来源可能都表现为“条纹”。仅凭一张成像结果购买隔振设备，容易把探针、反馈或温度问题误判为环境振动。

更可靠的逻辑是：先判断伪影是否随探针、扫描方向和参数改变，再检查它是否与时间、现场设备状态及独立振动数据相关。只有后两类证据形成一致关系，才适合进入结构振动治理。

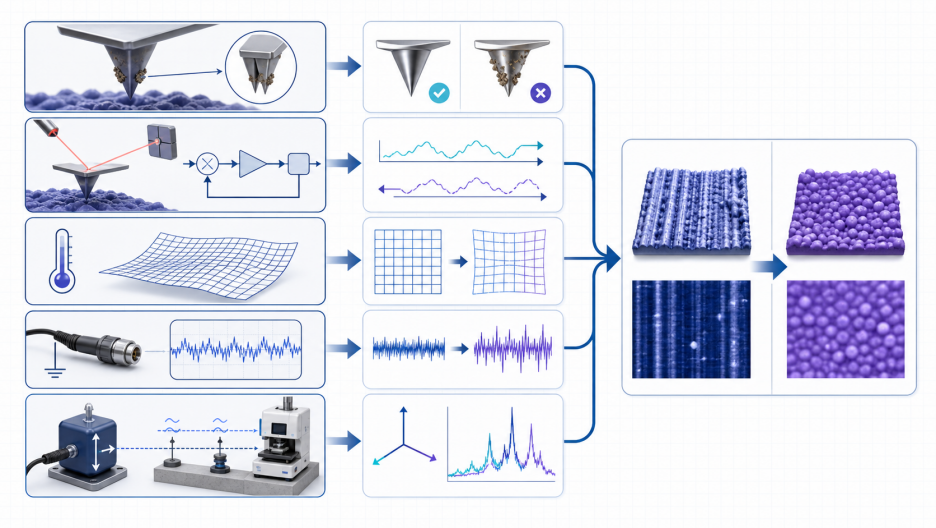

AFM伪影分层排查流程图

第一层：先排除探针与样品问题

如果多个孤立颗粒呈现几乎相同的重复轮廓，或同一特征出现稳定的双像、复像，应先怀疑双针尖、探针磨损或污染。松散颗粒被探针带动，也可能在快扫描方向形成拖尾和断续条纹。

可执行的检查包括更换或清洁探针、换到已知形貌的参考样品、缩小扫描区域，并比较正向与反向扫描。若伪影随探针更换明显变化，优先处理探针和样品制备，不应把它解释为楼板振动。

第二层：检查反馈、扫描速度与误差信号

AFM 反馈回路需要在扫描速度、增益、设定值与样品形貌之间取得匹配。反馈太慢时，探针来不及跟随陡峭结构，特征会沿扫描方向拉长；增益过高或工作点不合适时，则可能出现振铃和重复波纹。

判断这类问题时，应同步观察高度通道与误差信号，比较 trace/retrace（正扫/反扫）是否一致，并小幅降低扫描速度后复测。若伪影随扫描速度、增益或扫描方向显著改变，说明首先要优化成像条件。后处理“压平”可以改善显示，却不能补回已经丢失的真实形貌信息。

第三层：区分热漂移、电子噪声与光学干扰

热漂移常表现为直线逐渐弯曲、图像倾斜，或沿慢扫描轴出现缓慢变化的条带。它与仪器预热时间、室温波动、样品更换后的热平衡有关。延长稳定时间、记录温度并缩短单幅图像采集时间，有助于确认这种关联。

电子接地问题、控制器噪声或光学杠杆中的反射干涉，也可能形成规则的周期图样。此时应检查接地、线缆布置、激光对准及干扰是否锁定于电源或控制频率。发现规则频率并不自动等于机械振动；同频现象必须通过独立测量和操作对照区分。

第四层：用同步微振检测验证环境路径

当伪影在更换探针、优化反馈和充分热稳定后仍然存在，并且随人员活动、风机、泵组、电梯或邻近设备运行改变，环境振动才成为主要候选。

测试时不应只在房间中央放置一个传感器。更有判断力的布置，是在楼板或基础面、AFM 支撑面及必要的设备关键位置进行同步记录，并保留垂直与水平方向数据。现场事件日志要与 AFM 扫描时间对齐，再比较伪影周期、窄带频率和测点之间的传递关系。

这一步回答三个问题：扰动是否真实存在于机械路径上，主要方向和频段是什么，振动到达设备支撑面后是否仍然明显。若只有空气声变化而结构测点没有对应响应，应转向声学防护；若基础面与支撑面存在一致的窄带成分，才有理由评估隔振或结构改造。

第五层：用同工况 A/B 测试验证治理结果

治理方案应与已确认的路径匹配。低频楼板振动可能需要主动隔振或其他低频控制路线；空气声应优先检查防护罩与气流；结构松动、线缆牵拉和设备自激则应先修正安装本身。

验证时要保持探针、样品、扫描区域、扫描参数和周边设备工况尽可能一致，同时比较治理前后的环境数据、支撑面数据、AFM 误差信号和原始图像。只展示一张“更清晰”的图片，无法排除换探针、调参数或样品差异带来的影响。

常见问题

条纹方向能直接判断振动方向吗？ 不能。条纹方向还受快慢扫描轴、扫描角度和数据写入顺序影响。必须结合扫描时间轴、三轴振动数据与换向扫描结果判断。

出现 50 Hz 附近峰值，就能认定是电源干扰吗？ 不能。它可能来自电磁耦合，也可能来自与供电系统相关的旋转设备或结构响应。需要通过断开或切换可疑设备、独立电学检查和多测点振动测试验证。

VC 曲线合格，AFM 图像为什么仍可能不稳定？ 通用场地曲线不能覆盖每一台仪器、每种安装和每个工艺任务。设备厂家限值、AFM 实际敏感方向、支撑结构、空气声与温漂仍需单独核对。

默准面向 AFM、SPM 和精密显微成像场景提供环境检测、技术路线选择、工程配置与实施后复测。诊断的目标不是把所有伪影归因于环境，而是用可复现的对照逐层缩小原因范围，再决定隔振、声学、结构或成像参数中的哪一项值得优先处理。

说明：本文为通用排查框架，具体操作应遵循 AFM 厂家说明书与实验室安全要求。
