主动隔振、负刚度与气浮平台如何选型?低频微振治理技术边界与工况对比指南

面向高倍率显微观测与精密量测中的环境低频微振扰动,系统对比主动隔振(MZ-Active)、机械负刚度(MZ-Balance)与常规被动气浮(MZ-Optic)三大技术路线的动力学物理机制、0.1–50 Hz 传递率频响特性与工程适用边界,提供四维工况选型矩阵与避坑决策依据。

核心结论与技术选型认知误区

在半导体晶圆检测、扫描电镜(SEM)、原子力显微镜(AFM)及超精密光学加工等领域,环境地面微振动常常导致图像抖动、光路漂移或称量失效。

面对超标微振,工程现场最常见的选型误区是:将“隔振台”视作通用的黑盒设备,误认为只要买一台隔振台,就能衰减所有频段的振动。

在动力学本质上,任何振动控制系统的效能均严格取决于**“现场实测主干扰频率与隔振系统固有频率的相对关系”**:

  • 常规被动气浮平台存在天然的固有共振峰(通常在 1.5–3.0 Hz 范围);在此共振区间内,被动系统不仅无法减振,反而会将地面微振动成倍放大;
  • 负刚度隔振技术通过机械抵消机制,将系统被动固有频率显著降至 0.5 Hz 附近,无需电力与压缩气源即可实现宽频隔振;
  • 主动隔振系统通过内置高灵敏度传感器与数字伺服音圈执行器形成闭环控制,在 0.5–10 Hz 关键频段施加反向动力学补偿,彻底消除机械共振峰。

本文系统剖析三大技术路线的动力学机理、传递率频响分水岭与实际工程局限,帮助工程师建立理性的技术选型依据。

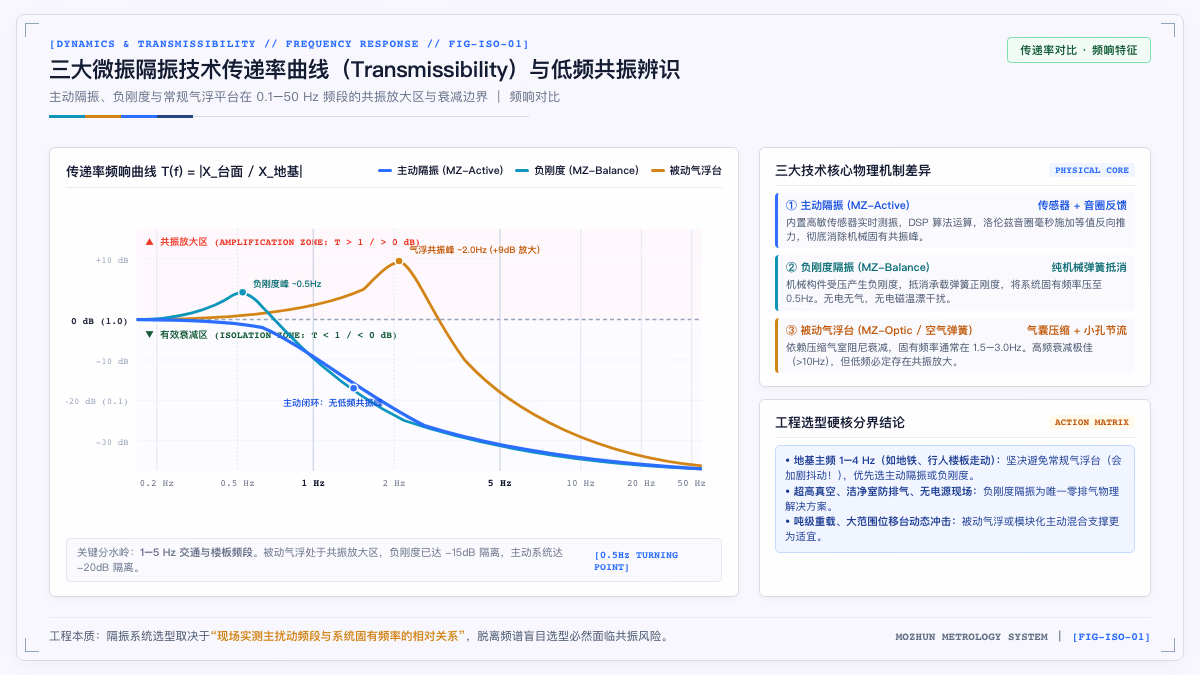

三大微振隔振技术传递率曲线与低频共振辨识 图 1 [FIG-ISO-01]:三大微振隔振技术传递率曲线(Transmissibility)与低频共振辨识。对比主动隔振(MZ-Active)、负刚度(MZ-Balance)与常规被动气浮台在 0.1–50 Hz 频段的共振放大区与衰减边界。该图为频响特性对比示意。


第一阶段:三大隔振技术的动力学机制剖析

为了科学选型,首先需要理解不同技术在单自由度简化动力学系统中的物理实现方式:

mx¨+c(x˙−y˙)+k(x−y)=Fcontrol(单自由度动力学方程)m\ddot{x} + c(\dot{x} - \dot{y}) + k(x - y) = F_{\text{control}} \quad \text{(单自由度动力学方程)}

其中 y(t)y(t) 为地面基础振动位移,x(t)x(t) 为隔振台面响应位移,mm 为承载总质量,cc 为阻尼系数,kk 为系统刚度,FcontrolF_{\text{control}} 为主动控制力。

1. 常规被动气浮台(MZ-Optic / 空气弹簧):气压支承与孔径阻尼

  • 物理机制:利用充气囊室内的压缩气体提供垂直弹性支承(弹性刚度 kk),通过节流孔或外接阻尼腔提供阻尼(阻尼系数 cc)。
  • 动力学特征:根据动力学传递率公式,当无外加主动力(Fcontrol=0F_{\text{control}} = 0)时,系统传递率可表述为:
T(f)=∣XY∣=1+(2ζffn)2(1−f2fn2)2+(2ζffn)2T(f) = \left| \frac{X}{Y} \right| = \sqrt{\frac{1 + \left(2\zeta \frac{f}{f_n}\right)^2}{\left(1 - \frac{f^2}{f_n^2}\right)^2 + \left(2\zeta \frac{f}{f_n}\right)^2}}

其中固有频率 fn=12πkmf_n = \frac{1}{2\pi}\sqrt{\frac{k}{m}},阻尼比 ζ=c2km\zeta = \frac{c}{2\sqrt{km}}。

  • 核心物理瓶颈:
    • 受气体压缩比与活塞几何限制,空气弹簧的固有频率一般在 1.5 Hz∼3.0 Hz1.5\text{ Hz} \sim 3.0\text{ Hz};
    • 当扰动频率处于 f<2fnf < \sqrt{2}f_n 时,系统传递率 T(f)>1T(f) > 1(处于共振放大区);特别是在 f≈fnf \approx f_n 时,地面振动通常被放大 3 到 10 dB;
    • 仅当扰动频率 f>2fnf > \sqrt{2}f_n(通常大于 3 Hz3\text{ Hz})时,气浮系统才开始具备有效衰减能力。

2. 机械负刚度隔振(MZ-Balance):纯机械刚度抵消

  • 物理机制:负刚度机制(Negative-Stiffness Mechanism)是一种纯机械设计的无源隔振架构。系统内部通过受压构件产生与位移同向的负刚度效应(−kneg-k_{\text{neg}}),与承重弹簧的正刚度(+kpos+k_{\text{pos}})相互抵消,使得系统等效净刚度大幅降低:
knet=kpos−kneg≪kposk_{\text{net}} = k_{\text{pos}} - k_{\text{neg}} \ll k_{\text{pos}}
  • 动力学特征:由于等效刚度 knetk_{\text{net}} 趋近于极小值,系统的未阻尼固有频率可压低至 0.5 Hz0.5\text{ Hz}(甚至 0.3 Hz0.3\text{ Hz});
  • 核心工程优势:
    • 隔振衰减起点大幅提前至 0.7 Hz0.7\text{ Hz},在现代城市交通与建筑低频主频(1 Hz∼5 Hz1\text{ Hz} \sim 5\text{ Hz})即具备显著衰减效能;
    • 纯机械无源运行:无需压缩空气管道、无需外接电源,不产生任何电磁场、热耗散或气阀排气脉动,非常适合高真空环境及超净洁净室。

3. 主动隔振系统(MZ-Active):传感器-执行器实时反馈消除

  • 物理机制:在承载结构内部集成微振传感器、高性能数字信号处理器(DSP)与无摩擦洛伦兹音圈电机(Voice Coil Motor),构成六自由度闭环控制系统。
  • 动力学特征:传感器在纳秒级时间内捕获台面微振动信号,算法预测并实时向音圈电机施加与环境扰动等值反向的动态主动补偿力 Fcontrol=−H(s)⋅X(s)F_{\text{control}} = -H(s) \cdot X(s)。
  • 核心工程优势:
    • 消除低频共振放大:控制算法能够在低频段提供电子主动阻尼与前馈抑制,将低频共振峰彻底削平(传递率全程保持 ≤0 dB\le 0\text{ dB});
    • 毫秒级恢复时间:对于由操作员触碰、试样台进退引起的瞬态冲击,主动系统可在 10 ms 内迅速阻尼衰减,恢复静态平衡。

第二阶段:传递率频响分水岭与测试对比

根据不同技术的传递率频响测试曲线(如图 1 所示),可将振动治理频段划分为三个典型区间:

1. 极低频段(0.1 Hz – 1 Hz):地基刚性传递与缓变漂移

  • 此频段主要为潮汐、极远距离低频波及建筑缓变摇摆;
  • 气浮台:完全等值透传(T≈1T \approx 1);
  • 负刚度台:在 0.5 Hz0.5\text{ Hz} 附近存在微小共振波峰,随后在 0.7 Hz0.7\text{ Hz} 以上迅速转入负衰减;
  • 主动台:在 0.5 Hz0.5\text{ Hz} 以上即建立有效主动抑制,实现稳定平滑衰减。

2. 关键瓶颈频段(1 Hz – 5 Hz):城市道路、地铁与楼板自振

  • 此频段是工业现场发生率极为集中的痛点,大部分多层工业厂房与大跨度实验楼板的竖向一阶固有频率均处于 2 Hz∼4 Hz2\text{ Hz} \sim 4\text{ Hz};
  • 气浮台陷阱:常规气浮台的固有频率(1.5 Hz∼2.5 Hz1.5\text{ Hz} \sim 2.5\text{ Hz})与此频段高度重合,现场振动往往被放大 2 倍以上,造成严重的图像扭曲;
  • 主动与负刚度优势:负刚度在此频段已达到 −15 dB-15\text{ dB}(衰减率约 80%80\%),主动隔振可达 −20 dB∼−25 dB-20\text{ dB} \sim -25\text{ dB}(衰减率约 90%90\% 以上)。

3. 中高频段(> 10 Hz):机房水泵、风机与旋转机械

  • 在此频段,三种技术均能提供出色的高频隔振衰减(传递率均降至 −30 dB-30\text{ dB} 以下);
  • 被动光学平台与气浮弹簧凭借优良的质量块惯性与高频阻尼,性价比优势最为突出。

第三阶段:四维工程工况选型决策矩阵

技术选型不能单一比拼隔振指标,必须结合现场设施条件、载荷动态特性与成本预算综合权衡。

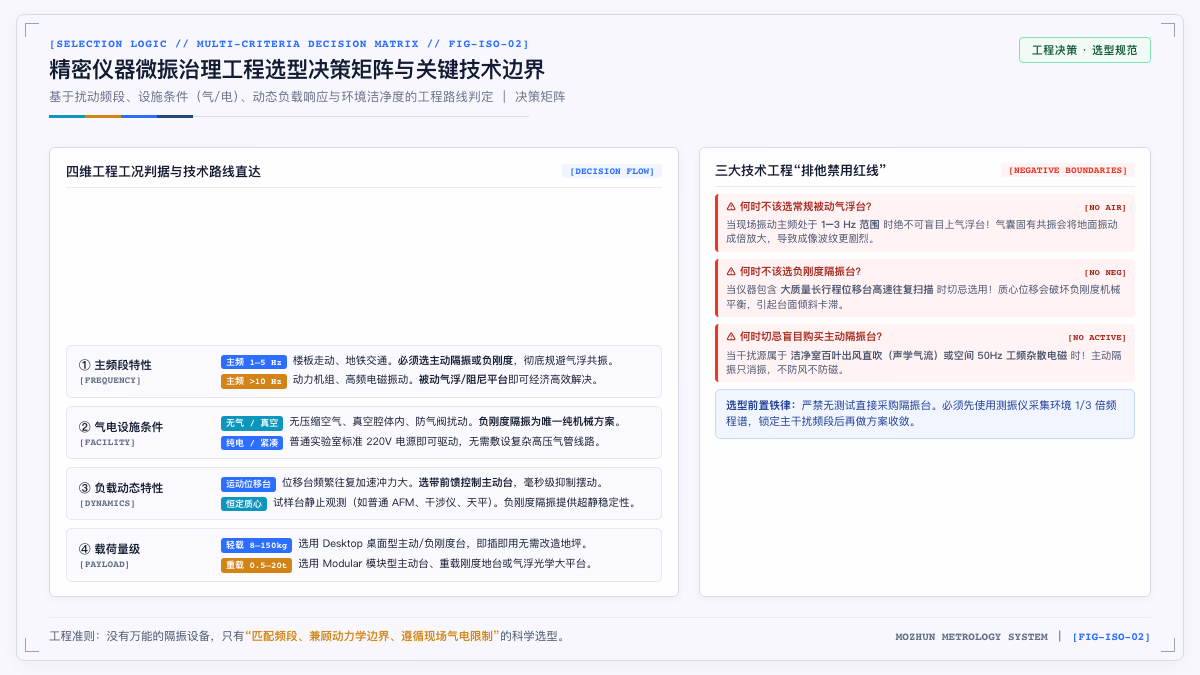

精密仪器微振治理工程选型决策矩阵与关键技术边界 图 2 [FIG-ISO-02]:精密仪器微振治理工程选型决策矩阵与关键技术边界。基于主频段特性、气电设施条件、动态负载响应与载荷量级的工程路线判定。该图为选型决策示意。

1. 维度一:现场环境主干扰频段(首要判据)

  • 若现场主振动处于 1–5 Hz(如地铁、轻轨、车间天车、楼板人行):
    • 坚决避免选用常规被动气浮台,优先选用主动隔振系统或超低频负刚度隔振台。
  • 若现场主振动以 15 Hz 以上高频为主(如楼上水泵、空调冷水机组、空压机):
    • 优先选用被动气浮隔振平台或阻尼隔振台,以更合理的投入获得稳定的工程收益。

2. 维度二:设施与环境洁净条件

  • 无压缩空气源或严禁排气场景(如超高真空室、电镜防气流扰动环境):
    • 气浮系统排气阀微量气流会形成局部微环境声学扰动与温度波动;此时 MZ-Balance 负刚度隔振台为唯一纯机械零排气路线;
  • 普通洁净实验室(具备标准 220V 电源):
    • MZ-Active 主动隔振台 即插即用,无需敷设繁复的高压气管线路与外接空压机。

3. 维度三:仪器负载动态特性与质心稳定性

  • 仪器包含高速往复运动位移台(Moving Stage,如半导体量测机台):
    • 位移台运动会产生周期性惯性力,负刚度机械台可能因质心动态偏移而出现持续倾斜晃动;此时 必须选用具备前馈控制算法的主动隔振系统,实时注入反向补偿力平衡动态负载;
  • 仪器为静态稳定放置(如原子力显微镜、超微量天平、干涉仪):
    • 负刚度或桌面主动隔振台均可提供极高稳定度。

4. 维度四:设备承载量级与集成模式

  • 轻载台式设备(< 150 kg):
    • 优先选择桌面型独立隔振台(如 MZ-Active Desktop 或 MZ-Balance Desktop),可直接放置于现有实验台或仪器柜台面;
  • 大型落地装备(0.5 t – 20 t,如大型透射电镜 TEM、极紫外计量光刻机):
    • 选用模块化主动隔振单元(MZ-Active Modular)或重载负刚度地台系统,嵌入地面防微振基座实施支撑。

第四阶段:三大技术的“排他性禁用边界”与避坑红线

理性的工程决策首先要识别“不能选什么”:

技术路线适用工况推荐绝对禁用 / 谨慎选用红线运维与环境限制
常规被动气浮台主频 >10 Hz、大尺寸光学平台、大吨位稳定承载严禁在 1–3 Hz 地基共振频段盲目选用(会加剧抖动)需持续供应洁净干燥压缩气体,有漏气排气风险
负刚度隔振台0.5–10 Hz 低频隔振、无气无电现场、高真空及超净腔室严禁在大质量长行程高速往复位移台设备中选用(质心偏移失衡)质心大幅变化时需重新微调载荷弹簧平衡点
主动隔振系统0.5–10 Hz 毫秒级抗扰、动态位移台前馈补偿、高敏台式量测切忌在主干扰源为声学直吹或交变磁场时盲目选用(主动台不防风不防磁)需稳定纯净直流电源供电,设备采购与维护投入较高

默准工程实施工作流

默准始终坚守“先测后谈、依频选型、原位复测验证”的科学闭环:

  1. 多通道频谱实测先行:采用 MZ-Insight 微振检测系统 对实验室基础进行 1/3 倍频程三轴同步实测,锁定环境主导干扰频率与振动等级(对照 VC 曲线与原厂 Site Spec);
  2. 动力学匹配选型:依据实测频率与设备重量、质心高度,科学选择 MZ-Active 主动隔振、MZ-Balance 负刚度 或 MZ-Optic 光学平台;
  3. 多物理场协同防护:若实测伴随气流或声压超标,同步配置 MZ-Shield 声学隔音系统;
  4. 原位交付复测闭环:安装完成后在相同生产/测试工况下实施复测,输出包含传递率曲线与振动速度 RMS 对比的官方量化报告。
