AFM 扫描图像出现噪点与波纹，为什么不一定是地面振动？声学干扰、反馈振铃与排查逻辑

引言：看见波纹，为什么不要急着归咎于地面？

在进行原子力显微镜（AFM）的高分辨形貌扫描时，很多实验人员都遇到过类似的情况：探针刚下潜并开始走针，采集到的形貌图上便布满了细密的高频毛刺，或者在数百纳米的扫描视场中出现规律性的倾斜波浪纹，导致微小的纳米颗粒或晶界结构模糊不清。

面对这类成像异常，不少人的第一直觉往往是“实验室地面在振动”，并随之尝试把气浮隔振台充气充高、或者在工作台下加垫厚石板。然而多次尝试后常常发现：图像上的波纹不仅没有减弱，有时反而晃动得更加剧烈。

为什么“地面振动”这个直觉判断常常失准？

关键原因在于 AFM 核心传感部件的特殊物理尺度：用于探测微观作用力的微悬臂梁（Micro-cantilever），厚度通常只有 $1\sim 4\ \mu\text{m}$，有效质量仅在纳克（$\text{ng}$）量级，但它的相对比表面积却非常大。在微观尺度下，微弱的空气声波与出风口湍流、激光反射光路稳定性，以及压电陶瓷闭环控制参数的轻微过冲，都能在悬臂梁或探测器上激发出极为相似的扰动信号。在最终生成的扫描图像上，这些干扰呈现出的视觉效果，与地基地面微振极其相似。

如果未经仔细分辨便急于加装硬件，往往既耗费成本，又无法解决根本问题。本文将深入分析 AFM 常见的几类噪声成因，并介绍一套在机台控制软件中即可快速执行的现场自查方法。

一、 图像上的波纹与毛刺，究竟可能来自哪里？

要准确找到干扰源头，首先需要了解 AFM 探针在空间结构上如何受到不同物理途径的影响：

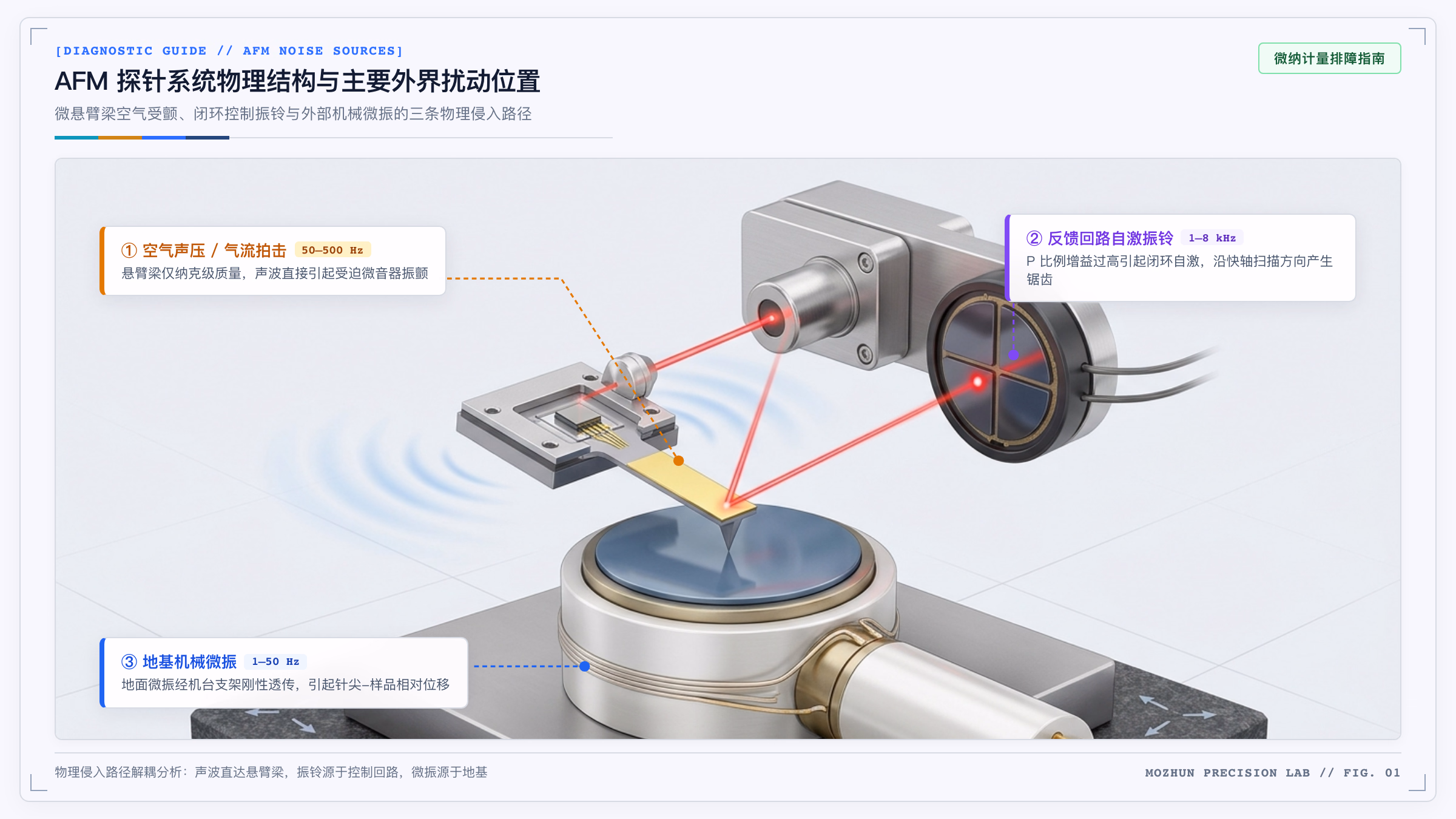

图 1：AFM 核心光路与三大物理干扰侵入路径。微悬臂梁受空气声压拍击（50–500 Hz）、控制回路过冲诱发压电振铃（1–8 kHz），而地基微振则经刚性基座透传（1–50 Hz）。

1. 空气声压与气流扰动（悬臂梁的“微音器效应”）

在实际实验室中，这是最容易被误诊为“地面振动”的一类干扰：

• 物理机制：洁净室空调顶部的循环风机（FFU）、机房空调的出风气流，以及室内人员的走动与交谈，都会在空气中形成声压波动。由于 AFM 悬臂梁质量极其微小且迎风面积相对较大，空气中的声波会直接推动悬臂梁受迫振颤，这在声学与传感器物理中被称为微音器效应（Microphone Effect）。
• 典型特征：声学干扰的频率多集中在 $50\sim 500\text{ Hz}$。这类干扰完全通过空气介质传播，常规的气浮台或被动隔振台对此完全无能为力。如果 AFM 裸机运行且未配置密封良好的隔音罩，即使地面本身的微振动达到了极严苛的标准，空调气流依然会导致高倍率扫描布满噪点。

2. 反馈控制回路参数过冲（PID 振铃）

在轻敲模式或接触模式扫描中，控制器通过比例-积分（PI / PID）闭环回路调节压电扫描管在 Z 轴的微小伸缩，以保持探针振幅或偏转力恒定：

• 物理机制：部分操作人员为了让探针更紧密地跟踪样品起伏，往往会调高反馈回路的比例增益（P-gain）。当增益超过闭环稳定裕度时，控制系统会出现轻微过冲，导致压电陶瓷管在其固有共振频段（通常在数千赫兹）发生高频自激振荡（即控制振铃）。
• 典型特征：振铃噪声在图像上表现为沿着快速走针方向极其均匀、细密的高频“毛刺”。这种情况本质上是电气控制参数设置过大所致，与外界机械振动完全无关。

3. 外部机械微振

排除了声学与电气参数之后，地面与机架的机械振动才是需要评估的固体传导通道：

• 物理机制：大楼地脉动、隔壁房间的真空干泵运转、走廊电梯升降等振动，通过建筑物地面传入设备机脚与样品台。当振动频率撞上样品台结构共振点，或者处于隔振台未有效隔绝的低频区间时，针尖与样品表面之间就会产生微小的相对位移。
• 典型特征：机械微振通常分布在 $1\sim 50\text{ Hz}$ 的低频段，在扫描图像的慢轴方向往往呈现为肉眼可见的等间距横向波浪明暗带。

二、 现场排查方法：如何在软件中一步步定位干扰源？

在不借助额外测量仪器的情况下，实验人员完全可以利用 AFM 机台自带的控制软件，通过以下四步操作来大致判断干扰的主导类型：

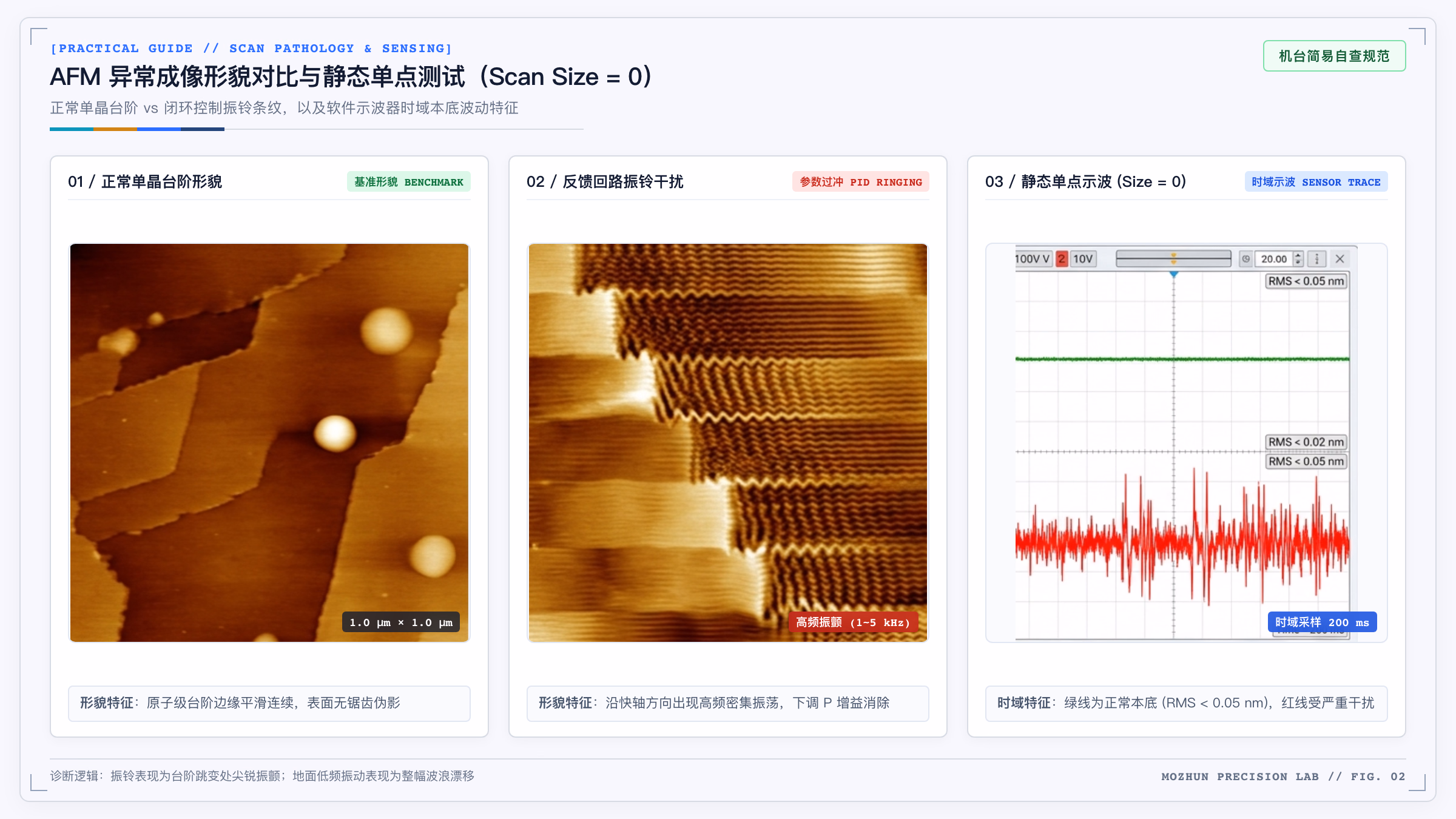

图 2：AFM 异常形貌对比与静态单点示波特征。左图为正常单晶台阶基准；中图为闭环反馈振铃产生的密集高频锯齿；右图为静态单点测试（Scan Size = 0）下的时域示波波动特征。

步骤一：做一次“静态单点测试”（Scan Size 设为 0）

• 操作方法：在控制软件中，将 Scan Size（扫描范围）直接设置为 0 nm，保持探针与样品处于正常反馈接触状态。
• 原理解释：在正常的二维走针扫描中，样品表面的真实凹凸起伏与外界噪声叠加在一起，很难分辨。当把扫描范围设为 0 时，扫描管停止横向移动，探针停留在平整样品的一个单点上。此时样品形貌被彻底剥离，示波器窗口里记录的 Z 轴传感器信号，反映的就是当前整个系统的净本底噪声。
• 指标参考：对于常见商用 AFM，在平整的洁净硅片或云母片上进行静态单点测试时，正常的 Z 轴均方根噪声（RMS Noise）通常应小于 $0.05\text{ nm}$；如果该数值持续高达 $0.2\sim 0.5\text{ nm}$ 以上，则证实环境中确实存在较强干扰或参数失当。

步骤二：改变扫描速率测试

如果图像中存在明显的横向周期性条纹，可以通过改变走针速率来进行验证：

• 操作方法：保持扫描范围不变，将扫描速率（Scan Rate）减半（例如从 $1.0\text{ Hz}$ 降至 $0.5\text{ Hz}$）。
• 结果判断：
  • 如果屏幕上的条纹间距随之被横向拉宽了一倍，说明该干扰具有固定的时间频率（如固定的声学频率或机械转速）；扫速变慢后，探针在同样时间内走过的物理距离变短，条纹在像素点上就被拉宽；
  • 如果条纹与样品的微观位置紧密对应、形态完全不随扫速改变，通常说明这属于样品本身的阶梯形貌，或者是针尖被微观污染物磨损产生的假象，并非外部振动。

步骤三：适度调小反馈回路增益

• 操作方法：在软件中将比例增益（P 增益）和积分增益（I 增益）从当前数值向下调小 30%–50%。
• 结果判断：如果波形中的密集细小毛刺立即消失、线条重新变得平滑，则证明先前的噪点仅仅是反馈控制过冲引起的压电振铃，只需重新优化 PID 增益，无需改动任何外部硬件。

步骤四：关停空调出风并检查隔音罩

• 操作方法：将隔音罩门严密关闭；若机台未配备隔音罩，可在确保安全的前提下临时关闭房间空调出风口 3 分钟，同时关闭照明。
• 结果判断：观察控制软件中的悬臂梁热噪声谱（Thermal Tune）或示波器波形。若毛刺幅度大幅下降 60% 以上，则说明主要问题来自空气流动声波与出风口扰动，此时首要任务是做好声学隔绝，而不是地基减振。

三、 常见处置方式为何往往难以奏效？

在很多实验室排障过程中，经常能见到一些未经力学核验的尝试，这些操作往往容易陷入误区：

1. 随意加垫橡胶块或加厚石板

有些实验人员习惯在现有台面下垫入橡胶软垫，再压上一块较重的大理石。但从动力学角度来看，未经计算的软橡胶等效刚度很低，且缺乏足够的结构阻尼；在台面上叠加重物后，整个系统的固有频率会大幅下移，往往恰好落入建筑大楼最容易被激发的 $1\sim 3\text{ Hz}$ 低频地脉动区间。外界稍有人走动，上层石板便会发生肉眼难以察觉但探针极为敏感的低频晃动，导致图像失真更为严重。

2. 气浮隔振台充气过饱

气浮隔振台的隔离效果依赖于气囊内部气体的可压缩性。如果充气过满，气囊外层橡胶被过度绷紧，其等效支撑刚度会急剧上升，原本 $1.5\text{ Hz}$ 左右的隔振起始频率可能会上升至 $5\sim 8\text{ Hz}$，不仅无法隔振，反而可能在关键频段发生共振放大。

3. 未做声学防护就盲目升级隔振台

如果是空调送风声压直接拍击悬臂梁引起的微音器效应，即使斥资更换更高级别的地基隔振台，空气声波依然会无阻碍地传到探针上，扫描噪点自然无法消除。

四、 总结：先做声学与参数排查，再谈地基隔振

面对原子力显微镜扫描图像中的噪点与条纹，科学的排查时序应当遵循**“由易到难、由内到外”**的逻辑：

[1. 静态单点测试确定本底] ──> [2. 微调 PID 排除参数振铃] ──> [3. 检查隔音罩与空调气流]
                                                                      │
[6. 针对性配置环境方案] <── [5. 参照原厂 Site Spec 诊断] <── [4. 现场三轴微振实测]

在微纳测量环境的治理中，默准 MOZHUN 始终主张以客观实测与物理机理为基础：首先排查控制参数、探针状态与隔音罩配置；若确认存在低频地面振动影响，再使用专业仪器在现场采集三轴微振数据，严格对照设备原厂的场地规格（Site Spec）曲线进行分析比对，以最经济、最可靠的方式恢复纳米级成像的高分辨性能。
