气浮光学平台 vs 阻尼隔振平台：动刚度与抗扰平衡，精密光路到底该怎么选？

默准技术团队 2026-10-04 约 9 分钟

精密光电实验与激光量测中，许多团队陷入“无脑采购气浮台”的误区，却常在装载电动位移台或高频调谐时遭遇剧烈晃荡与长整定时间困扰。本文从结构动力学第一性原理出发，深度解构支承传递率与台面板动柔度（Dynamic Compliance）的物理本质，对比双气室自调平气浮、刚性高阻尼蜂窝板与调谐质量阻尼（TMD）的技术边界，并提供四象限工况选型决策树与实测排查自检指引。

在精密光学、量子信息与激光微纳加工实验室中，光路干涉条纹抖动、激光耦合效率漂移或共聚焦显微成像模糊是科研人员最常遇到的棘手问题。面对光路失谐，不少工程团队往往遵循直觉经验做出判断：“一定是隔振不够好，立刻把普通光学桌升级成带气瓶充气的气浮隔振平台！”

然而，在工业半导体检测、高通量自动化光路或搭载高速电动平移台（Translation Stage）的实际工况中，不少实验室采购了高规格气浮台后，反而陷入了新的困境：每当电动位移台启停换向，整块光学平台就像水中小船一样剧烈晃晃悠悠，晃荡持续数秒才恢复平稳；实验人员哪怕只是微调一下镜架旋钮，干涉光斑也会剧烈跳动，量测节拍严重受挫。

为什么阻隔地面振动的利器，在台面机动负载面前反而表现欠佳？面对繁杂的光路需求，气浮隔振平台与刚性阻尼平台的技术边界究竟在哪里？ 本文从结构动力学第一性原理出发，系统解构光学平台的双系统耦合机制，讲清工况边界与选型决策方法。

一、物理本质解构：支承传递率 vs 台面动柔度的双系统博弈

要科学选型光学平台，必须首先将传统意义上的“光学桌”解构为两个在动力学上相互独立却又紧密串联的物理系统：下层支承隔离系统（Support Isolation System） 与 上层蜂窝结构台面板（Honeycomb Tabletop Structure）。

两者的受力机制、响应频段与工程优化目标存在本质区别：

1. 下层支承系统：目标是降低“地面地基传递率”（Transmissibility）

主控频段：低频区（ $1 \sim 20\,\text{Hz}$ ）；
核心物理量：隔振传递率 $T(f) = \left| \frac{X_{\text{table}}}{X_{\text{floor}}} \right|$ ；
作用机理：空气弹簧或气浮支腿通过构建低固有频率（ $f_n \approx 1.0 \sim 2.0\,\text{Hz}$ ）的质点-弹簧-阻尼系统，对频率大于 $\sqrt{2}f_n$ 的地面微振动提供 $-40\,\text{dB/decade}$ 的快速高频滚降衰减。在 $10\,\text{Hz}$ 处，优质双气室气浮系统的振动隔离效率可达 $90\%$ 以上。
力学代价：为了获得极低的固有频率，气浮支承的刚度（Stiffness）必须设计得非常柔软（水平/垂直刚度通常仅为 $10^4 \sim 10^5\,\text{N/m}$ ）。这意味着它对台面上内生外力的抗扰能力几乎为零。

2. 上层蜂窝台面板：目标是最小化“动态柔度峰值”（Dynamic Compliance）

主控频段：中高频区（ $100 \sim 800\,\text{Hz}$ ）；
核心物理量：动柔度 $C(f) = \frac{X(\omega)}{F(\omega)}\,(\text{m/N})$ ，即单位动态激振力引起的台面弹性形变位移；
作用机理：台面板是一块具有分布质量与弹性的弹性板结构。当受到台面上的电机转动、管路流动或声波冲击激励时，台面会产生弯曲（Bending）与扭转（Torsion）模态振动；
厚度与阻尼的误区：单纯增加台面厚度（如从 $100\,\text{mm}$ 增至 $300\,\text{mm}$ ）主要提高台面的静态弯曲刚度，使一阶固有频率向高频移动；但在共振频率点附近，台面的位移响应几乎完全由阻尼比（ $\zeta$ ）与品质因数（ $Q = \frac{1}{2\zeta}$ ） 决定。未做阻尼处理的纯不锈钢蜂窝板在共振峰处的振动放大倍数可高达 $50 \sim 100$ 倍！

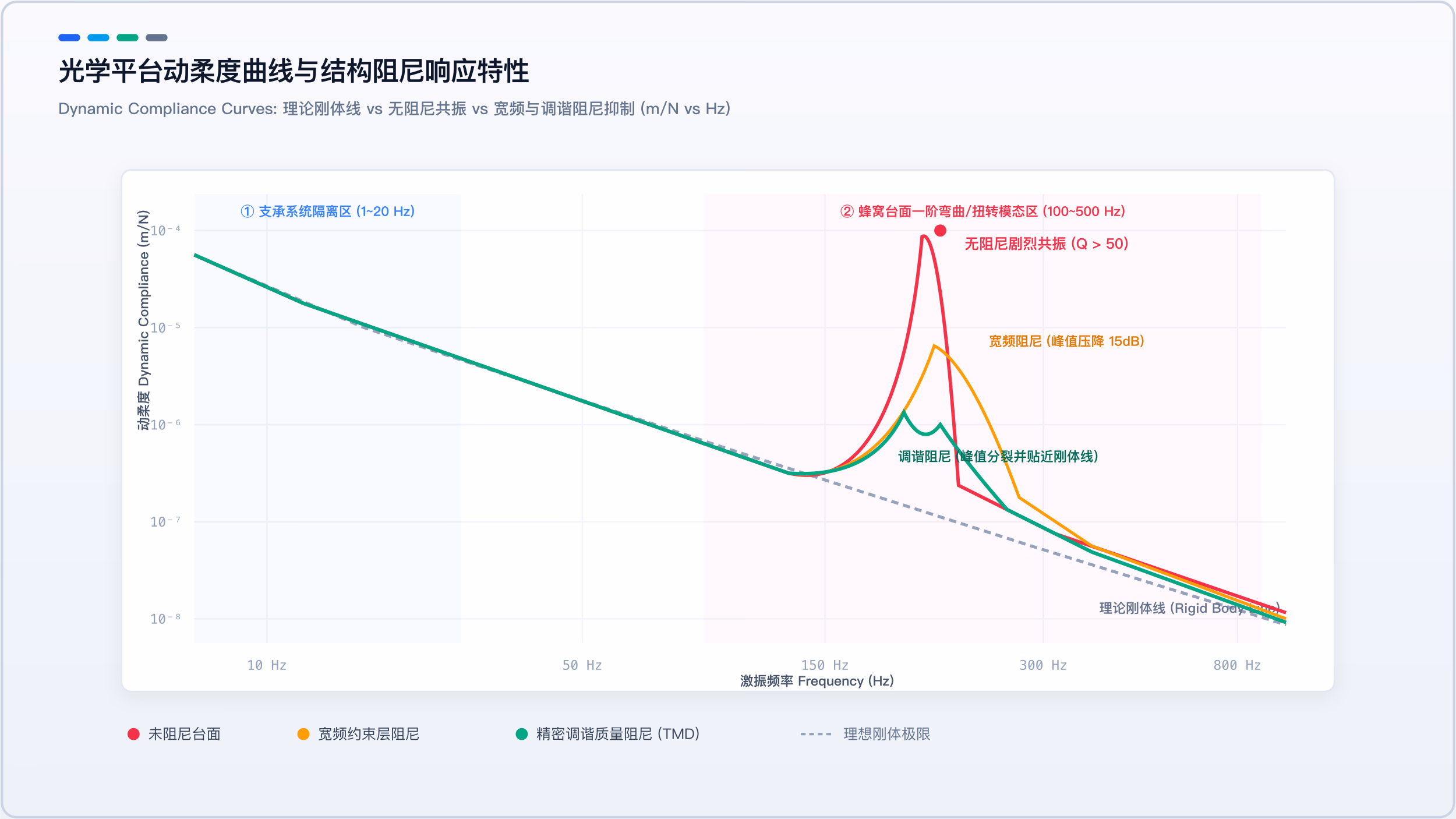

光学平台动柔度曲线与结构阻尼响应特性

如上图动柔度曲线对比所示：

理论刚体线（Rigid Body Line）：代表理想绝对刚体在无形变状态下的柔度极限，斜率为 $-2$ ；
未阻尼台面（Undamped）：在 $150 \sim 300\,\text{Hz}$ 区域突发尖锐共振峰，峰值高出刚体线 $20 \sim 30\,\text{dB}$ ，极易被微弱声学噪声激发；
宽频约束层阻尼（Broadband Damping）：利用特种黏弹性阻尼层与蜂窝芯体复合，将峰值压降 $10 \sim 15\,\text{dB}$ ，使能量快速热耗散；
调谐质量阻尼（Tuned Mass Damper, TMD）：在台面板易发变形的四角或核心腹腔植入共振频率精准匹配的调谐减振器，将原有尖锐共振峰一分为二并大幅削平，使整块板材的动态响应紧贴刚体线。

二、三大主流平台架构的技术边界与优劣势对比

基于上述动力学机制，工业界与实验室演化出三大主流光学平台架构。任何选型都必须在**“地面低频隔离能力”** 与 “台面抗动态冲击动刚度” 之间权衡取舍：

支撑与阻尼架构	适用主导扰动源	固有频率 ( $f_n$ )	台面整定时间 ( $t_s$ )	核心工程优势	固有工程局限	典型应用场景
双气室自调平气浮隔振平台	地基外部地震波、邻近道路车辆、水泵中低频振动	$1.2 \sim 2.0\,\text{Hz}$	较长 ( $1.5 \sim 5.0\,\text{s}$ )	$\ge 3\,\text{Hz}$ 隔离效率极高；自调平阀保持水平精度	支撑刚度软；台面有移动位移台时易晃动摇摆	长光程干涉仪、飞秒激光微加工、非线性光谱系统
重型刚性支撑阻尼平台	台面高速移动载荷、多轴机械臂、频繁手工调节	无气浮共振（随地基）	极短 ( $< 50\,\text{ms}$ )	动刚度高 ( $k_d > 10^7\,\text{N/m}$ )；位移台启停不晃荡	无地面低频滤波能力，地基振动直通台面	自动化点胶、晶圆量测机台、地基达标洁净厂房
主动隔振与前馈控制系统	外部严重低频微振 + 台面高动态惯性力并存	$0.5 \sim 1.0\,\text{Hz}$ （等效）	毫秒级 ( $< 20\,\text{ms}$ )	$0.5\,\text{Hz}$ 起隔振；前馈抵消位移台反作用力	成本较高；需传感器驱动链路定期校准	半导体步进光刻、超快纳米压印、低温强磁场光路

1. 气浮隔振平台：何时是必须的？何时会帮倒忙？

核心优势：在建筑低频摇摆（ $1 \sim 5\,\text{Hz}$ ）与周边公路重型卡车振动（ $8 \sim 15\,\text{Hz}$ ）显著超标的常规楼宇中，气浮隔振平台是保证静态精密干涉相位不跳动的基石。
失效应对：一旦实验需要在台面上安装质量超过 $5\,\text{kg}$ 、加速度大于 $0.5\,\text{g}$ 的线性位移台，气浮台的自调平阀通常需要 $2 \sim 8\,\text{s}$ 才能补气排气重新找平。在此期间光路轴线完全偏折，严重制约高通量自动化测量。

2. 刚性阻尼平台：常被低估的高吞吐利器

核心优势：如果实验室位于地下室或已按精密仪器标准施工了重型防振基座（地面振动已达到 VC-C 或更高标准），此时地面微振不再是首要瓶颈。采用重型方钢或铸铁刚性支腿搭配高阻尼蜂窝台面，台面具备极高抗扰刚度，位移台高速往复运动几乎不激起晃荡，整定时间缩短至 $50\,\text{ms}$ 以内。
失效应对：严禁在未作地基评估的普通高楼层直接采用刚性支腿进行干涉实验，地面结构振动将无衰减侵入光路。

三、四象限工程工况选型分流拓扑

在做实际采购与工程规划决策时，工程人员应首先解耦实验室的“内外部振动场”，对照以下四象限拓扑进行决策分流：

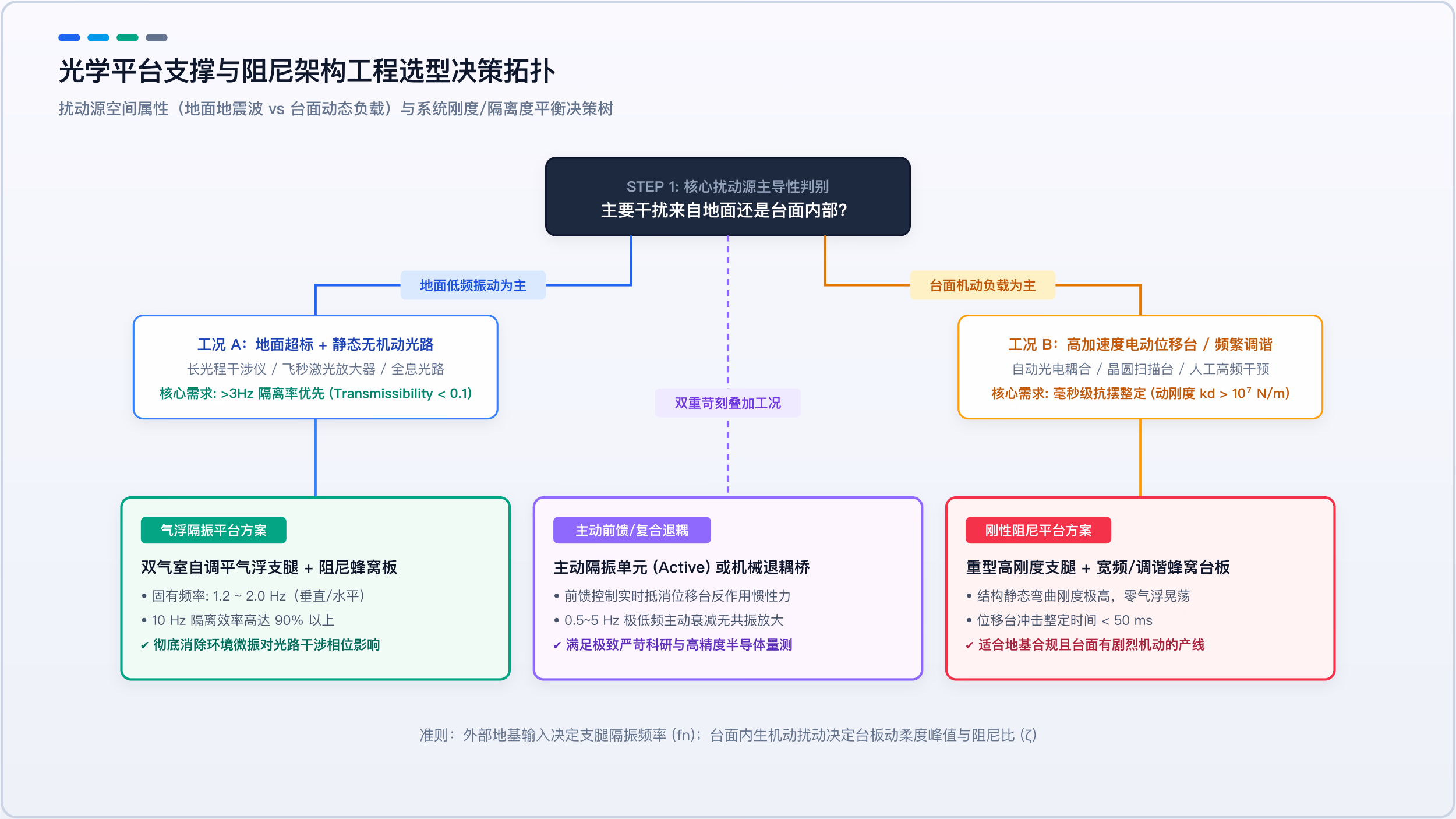

光学平台支撑与阻尼架构工程选型决策拓扑

象限 I：外部地面超标 + 静态无机动光路（优选双气室气浮隔振平台）

典型工况：长光程迈克尔逊/马赫-曾德尔干涉仪、全息照相、冷原子囚禁晶格、高精度单光子探测；
关键选型参数：
- 支承垂直与水平固有频率均要求 $\le 1.8\,\text{Hz}$ ；
- 阻尼气室具备孔隙节流衰减（避免共振峰放大倍数超过 $3$ 倍）；
- 配备三点式自调平气动阀，重复定位精度达 $\pm 0.1\,\text{mm}$ 。

象限 II：地基振动达标 + 台面高动态机动工况（优选刚性支腿 + 调谐阻尼台面）

典型工况：光模块自动耦合系统、高速压电扫描显微镜、多轴伺服晶圆检测台、工业在线激光打标；
关键选型参数：
- 支腿选用外径 $\ge 80\,\text{mm}$ 的厚壁调平立柱（支架固有横向刚度 $\ge 10^7\,\text{N/m}$ ）；
- 台面板内部必须具备双重调谐质量阻尼器（TMD），动柔度峰值需小于 $10^{-7}\,\text{m/N}$ ；
- 严格避免空气弹簧带来的倾角晃荡与整定延迟。

象限 III：地面严重超标 + 台面机动冲击叠加工况（复合路线或主动前馈）

典型工况：高校临街实验楼内开展的半导体晶圆光电探针台、低温恒温器联用超快泵浦探测；
推荐解法：
- 方案 A（机械退耦隔离桥）：将重载高加速度位移台从主光学台板上独立分立，采用桥式龙门架独立固定于地面刚性支架上，光敏探测组件单立于气浮台上，切断反作用力传导路径；
- 方案 B（主动隔振单元 + 伺服前馈）：采用压电作动器（PZT）或音圈电机的主动隔振系统，控制器直接接入位移台运动控制卡的加减速触发脉冲，在惯性力产生的瞬间施加反向力前馈补偿，彻底实现“零晃荡与高隔振”统一。

象限 IV：基础通用检测与非相位光路（经济型宽频阻尼平台）

典型工况：分光光度计、基础几何光学调校、常规荧光检测；
推荐解法：标准蜂窝面包板配合普通减振橡胶垫，避免盲目加配昂贵气泵与复杂气路。

四、现场三步排查与选型验证闭环 SOP

当光路已出现异常抖动，如何快速判断是“支腿没选对”还是“台面板阻尼不足”？工程师可通过以下三步 SOP 完成低成本快速甄别：

[现场低成本排查 SOP]
   ├── Step 1: 扰动源时频解耦（地基基底 1/3 倍频程 vs 台面静止背景）
   ├── Step 2: 激励响应快速冲击法（力锤/橡胶锤单点脉冲）
   └── Step 3: 整定时间与恢复特性对比

Step 1: 扰动源时频解耦测量

地面基底测量：将高灵敏度低频测振传感器置于实验室地面，记录 $1 \sim 100\,\text{Hz}$ 的 $1/3$ 倍频程速度谱，对照 VC 振动标准核实环境背景是否达标；
台面本底比对：将传感器移至光学平台中心表面，计算振动传递率谱 $T(f)$ 。若在 $1.5\,\text{Hz}$ 附近发现振动放大倍数大于 $2.5$ 倍，说明空气弹簧气压不匹配或阻尼节流孔失效。

Step 2: 激励响应冲击测试（锤击法自查台面阻尼）

采用硬橡胶锤在光学台面边缘或角落施加单次垂直脉冲敲击；
观察加速度计的时域衰减信号：
- 高阻尼台面：脉冲振荡在 $2 \sim 3$ 个周期内迅速收敛衰减至基底，衰减时间小于 $100\,\text{ms}$ ；
- 劣质未阻尼台面：伴随明显金属回鸣声，时域振荡持续振铃 $500\,\text{ms} \sim 1.5\,\text{s}$ 以上，说明台面缺乏中高频能量吸收耗散机制，一旦外界声波或电机运转极易失稳。

Step 3: 整定时间与动态复位实测

让台面上的电动位移台以典型工况往复运行（如行程 $50\,\text{mm}$ ，加速度 $1000\,\text{mm/s}^2$ ）；
监测光斑在探测器上的稳定时间 $t_s$ 。若 $t_s > 1.0\,\text{s}$ 且伴随平台整体俯仰倾斜，应立即考虑更换刚性支撑或增设机动载荷机械退耦支架。

五、结语与默准工程支持

在微纳光学与高精度光机系统设计中，隔振支撑从来不是“越软越好”，也绝非“越厚越好”，其本质是外部地基环境传导与内部运动反作用力之间的精细动态平衡。

默准 MOZHUN 团队长期专注于超精密环境物理场诊断与结构动力学优化。我们为科研院所与高新制造客户提供：

现场三向低频微振与结构传递率精确勘测；
光学平台动柔度（Compliance）原位锤击模态辨识；
气浮隔振、刚性调谐阻尼与主动前馈系统定制方案设计。

如您的精密光电系统正受到光斑抖动、位移台晃荡或长整定时间困扰，欢迎联系默准工程师进行工况诊断与物理场勘测。
