微振动评估到底看速度 RMS 还是加速度 PSD？传感器与谱线选择指南

在半导体洁净厂房、微纳制造中心与高精尖实验室规划建设中，环境微振动测试是决定光刻机、球差校正电镜（TEM）、超高精度轮廓仪等纳米级量测机台能否顺利验收的核心工序。

然而，在面对厚重的设备原厂安装规范（Site Spec）或第三方环评报告时，现场工程师常常陷入两套话语体系的认知困扰：

• 设备与实验室派：几乎清一色采用 $1/3$ 倍频程速度有效值（1/3 Octave Velocity RMS，单位 $\mu\text{m/s}$），并对标 VC-A 至 VC-G 曲线；
• 结构与动力学派：广泛使用 加速度功率谱密度（Acceleration PSD，单位 $\text{g}^2/\text{Hz}$ 或 $(\text{m/s}^2)^2/\text{Hz}$） 或窄带 FFT 谱线。

为什么两派标准长期并存？这两者能否在数学上无损互换？面对微弱的地面脉动，如果选错了传感器或信号后处理链路，又会踩入哪些“伪达标”或“假超标”的测量陷阱？本文将系统梳理微振动评估中的物理量选择逻辑与工程实践规范。

---

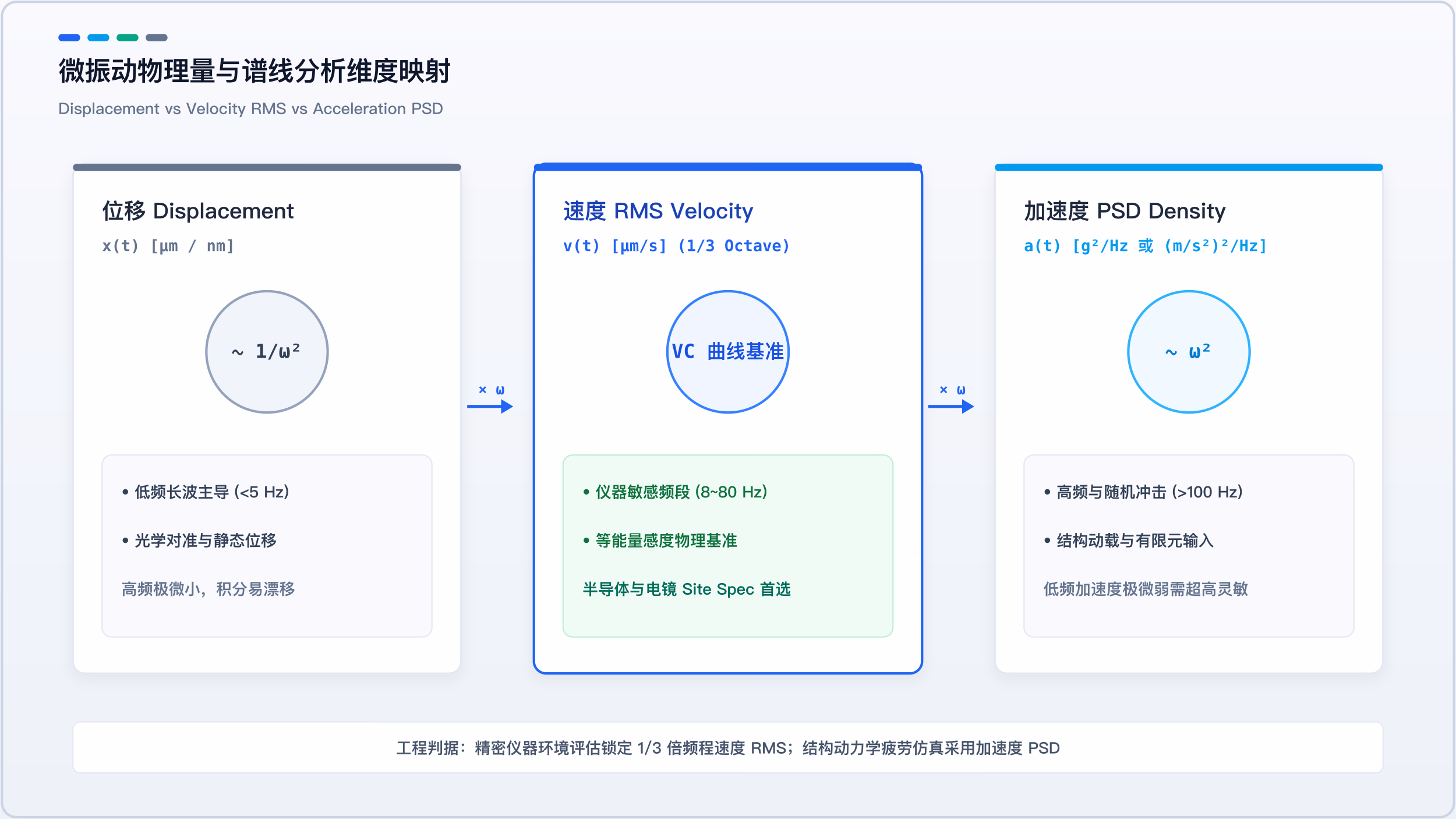

一、 谐波物理本质：位移、速度与加速度的频变权重

要厘清物理量选择，首先需回归线性结构动力学的谐波振动基础。设质点在单频角频率 $\omega = 2\pi f$ 下产生简谐位移：

$$x(t) = X \sin(\omega t)$$

对时间求一阶导数得到振动速度：

$$v(t) = \dot{x}(t) = \omega X \cos(\omega t)$$

对时间求二阶导数得到振动加速度：

$$a(t) = \ddot{x}(t) = -\omega^2 X \sin(\omega t)$$

从振幅对应关系可以看出，三者在频域内呈现出极不对称的物理敏感区间：

1. 超低频段（$< 5\,\text{Hz}$）：位移主导

在低频区域，加速度与频率的平方 $\omega^2$ 成正比。当频率接近 $1\,\text{Hz}$ 时，微振动产生的物理加速度极其微弱。例如，当位移峰值 $X = 1\,\mu\text{m}$ 在 $1\,\text{Hz}$ 时：

• 振动速度有效值 $v_{\text{RMS}} \approx 4.44\,\mu\text{m/s}$（处于 VC-D 敏感量级）；
• 但对应的加速度有效值仅为 $a_{\text{RMS}} \approx 2.8 \times 10^{-5}\,\text{m/s}^2 \approx 2.85\,\mu\text{g}$！ 普通工规加速度计在此频段输出的感应电荷常被放大器电路噪声淹没。

2. 精密共振频段（$8 \sim 80\,\text{Hz}$）：速度等能量准则

大量精密光学透镜座架、电子束物镜线圈、隔振台弹性支承的核心固有频率多聚集在 $8 \sim 80\,\text{Hz}$ 范围内。Colin Gordon 与 BBN 声学研究所的大量实验证明，在此中频段内，精密仪器的失真或失准阈值与振动速度 RMS 呈现高度平直的相关性。换言之，相同的振动速度上限（如 VC-E 的 $3.12\,\mu\text{m/s}$）在不同倍频程内大致代表了相近的破坏能量，使得速度 RMS 成为仪器原厂界定装机红线的公认标准。

3. 高频频段（$> 100\,\text{Hz}$）：加速度主导

在高频区域，极小的位移变形也会诱发庞大的加速度响应。由于高频波长极短，容易通过构件局部结构模态形成高频疲劳破坏或产生强烈的结构声辐射。结构动力学和振动台强化试验通常在此区间采用加速度 PSD 评估高频能量分布。

---

二、 速度 RMS 与加速度 PSD：核心差异与互换误区

很多初入微振领域的工程师常尝试通过算法将测得的加速度 PSD 转换为 1/3 倍频程速度 RMS，或者反向推导。在实际工程中，必须厘清两者的数学边界：

1. 离散倍频带能量积分 vs 连续功率谱密度

• 加速度 PSD：表征单位频宽（$1\,\text{Hz}$）内的均方加速度功率，其幅值不受 FFT 谱线分辨率 $\Delta f$ 或时域截窗长度的影响，是表征宽带平稳随机振动能量密度的连续物理量；
• 1/3 倍频程速度 RMS：将连续频谱按对数比例划分为带宽随中心频率成比例展宽的离散频带（带宽高截止频率 $f_2$ 与低截止频率 $f_1$ 满足 $f_2 = 2^{1/3} f_1$）。带内总有效值反映了该频带内的积分总能量：

$$v_{\text{RMS}}(f_0) = \sqrt{\int_{f_1}^{f_2} \frac{\text{PSD}_a(f)}{(2\pi f)^2} \,\mathrm{d}f}$$

2. 不可逆转换的工程警示

• 正向可算：已知高分辨率窄带加速度 PSD，通过对各倍频程带内除以 $(2\pi f)^2$ 积分开方，理论上可以合成出 1/3 倍频程速度 RMS；
• 反向不可逆：仅凭 1/3 倍频程速度 RMS 谱线，无法反解出真实的窄带 PSD。因为单个倍频带可能隐藏着剧烈的单频窄带共振峰（如 $50\,\text{Hz}$ 电源工频或真空泵谐波），宽带平均会抹平峰值特征，导致结构动力学输入失真。

3. 频域除以 $\omega$ 的低频本底噪声爆炸陷阱

在数字后处理中，将加速度频谱转换至速度频谱需除以 $i\omega = i 2\pi f$：

$$V(f) = \frac{A(f)}{i 2\pi f}$$

在 $f \to 0$ 极限下，分母趋近于零。若选用的传感器在低频存在 $1/f$ 闪烁噪声（Pink Noise）或仪表直流漂移，除以 $\omega$ 会导致低频测量噪声呈几何级数放大，在 $0.5 \sim 2\,\text{Hz}$ 伪造出虚假的低频高振幅峰值，造成严重的误判。

---

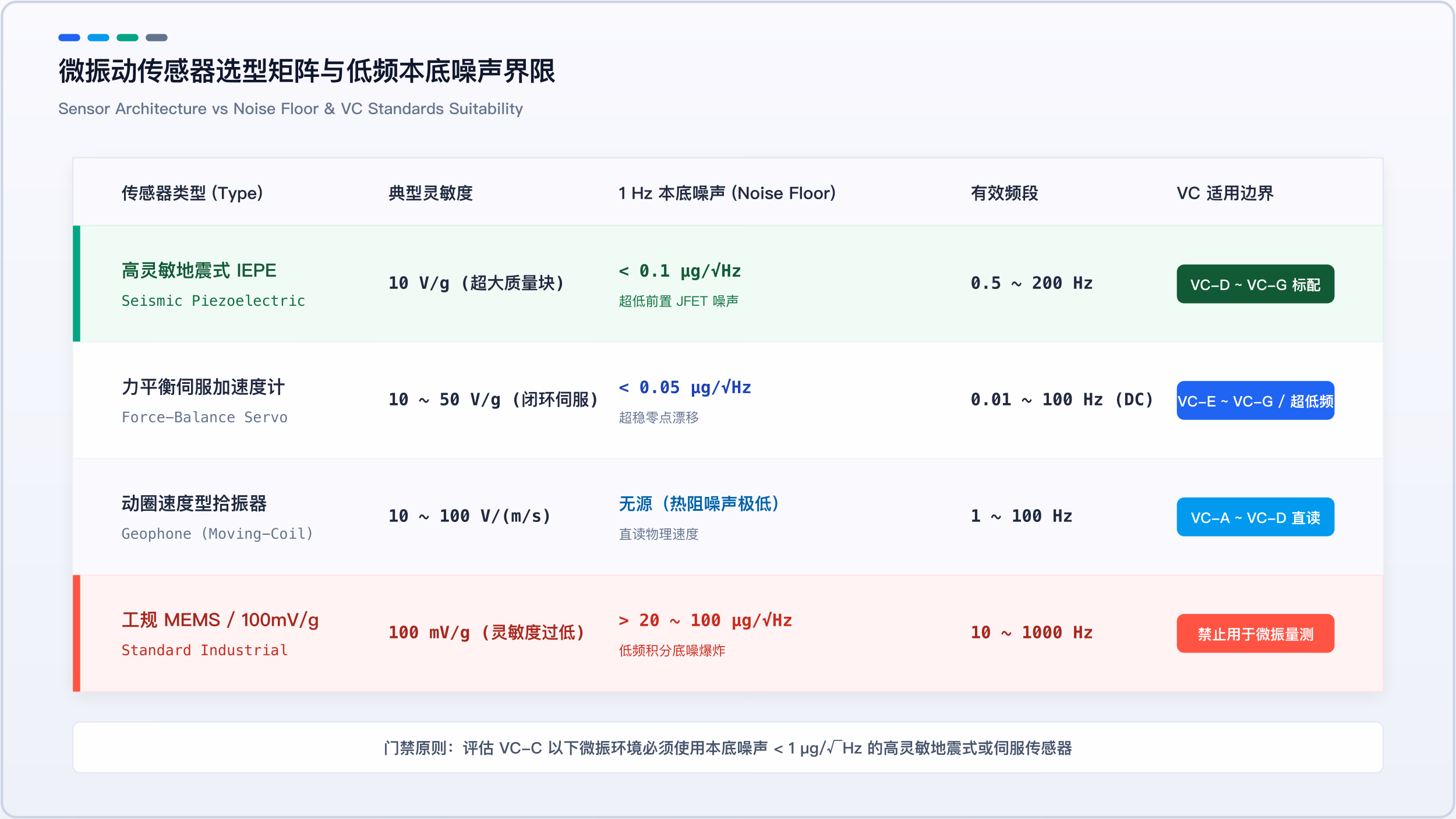

三、 微振动传感器选型决策矩阵

工欲善其事，必先利其器。常规机械振动中常用的 $100\,\text{mV/g}$ 压电传感器或消费级 MEMS 芯片，绝不可盲目套用于纳米级微振动评估中。

1. 高灵敏度地震式 IEPE 加速度计（$10\,\text{V/g}$）

• 技术特征：采用超大剪切晶体质量块与极低噪声内置 JFET 前置放大电路；
• 适用区间：$0.5 \sim 200\,\text{Hz}$；在 $1\,\text{Hz}$ 下宽带等效噪声底可低至 $< 0.1\,\mu\text{g}/\sqrt{\text{Hz}}$；
• 工程定位：半导体洁净厂房与电镜间评估 VC-D 至 VC-G 的主流标准工具。需注意其体型与重量较大（通常在 $400 \sim 800\,\text{g}$），对温度梯度变化较敏感。

2. 力平衡式伺服加速度计（Force-Balance Servo）

• 技术特征：采用闭环伺服反馈线圈平衡质量块微位移，直接测量平衡电流；
• 适用区间：$0.01 \sim 100\,\text{Hz}$（具备真 DC 响应）；本底噪声甚至低于 $< 0.05\,\mu\text{g}/\sqrt{\text{Hz}}$；
• 工程定位：超低频地表脉动、高耸结构风振监测及严苛 VC-F/G 极低频基线校准首选。

3. 动圈式速度型拾振器（Moving-Coil Geophone）

• 技术特征：线圈在永久磁场中因惯性切割磁力线产生感应电动势，输出电压直接正比于质点振动速度；
• 适用区间：自然固有频率（如 $1\,\text{Hz}$ 或 $4.5\,\text{Hz}$）至 $100\,\text{Hz}$；
• 工程定位：无源器件，内部无有源放大电路热阻噪声，可直读物理速度信号。但在其自振频率以下幅频衰减剧烈，需配合反褶积补偿算法。

4. 严防选用：普通工规加速度计与低成本 MEMS

• 红线警示：市售普通 $100\,\text{mV/g}$ 工业加速度计在 $1\,\text{Hz}$ 附近的噪声密度通常高达 $20 \sim 100\,\mu\text{g}/\sqrt{\text{Hz}}$。若用于测量要求 $1\,\mu\text{m/s}$（约 $1\,\mu\text{g}$ 级别）的电镜环境，实测图谱显示的将完全是仪器电路自身的白噪声，导致任何治理方案失去验证意义。

---

四、 现场微振评估标准化测试作业程序（SOP）

为确保测试数据兼具物理真实性与多方验收互认度，建议在现场勘测时严格执行四步走查：

第一步：明确验收对象的核心评价基准

• 若任务为精密仪器装机与选址预评：首要指标必须严格对齐设备 Site Spec。绝大多数电子显微镜、聚焦离子束（FIB）、激光干涉仪均以 $1/3$ 倍频程速度 RMS 为准；
• 若任务为设备减振器动力学参数辨识或有限元仿真输入：应同步采集三轴时域加速度原始时间序列，并计算窄带自功率谱密度（Auto-PSD）与互功率谱（Cross-PSD）。

第二步：硬件选型与前置滤波门禁

• 确保传感器在最低关注频点（通常为 $1\,\text{Hz}$）处的等效本底噪声至少比目标准则限值（如 VC-E 为 $3.12\,\mu\text{m/s}$，在 $1\,\text{Hz}$ 对应约 $2\,\mu\text{g}$）低 $6\,\text{dB}$（即低至标称限值的 $50\%$ 以下）；
• 数据采集前端必须具备硬件级高阶模拟抗混叠滤波器与高通去直流滤波（$f_c \le 0.2\,\text{Hz}$），阻断热漂移渗入采样。

第三步：时域时长与统计收敛度校验

低频分析对时域记录长度有严格的物理约束：

• 分析下限为 $1\,\text{Hz}$ 时，单次 FFT 块长度 $T$ 至少应大于 $10\,\text{s}$（$\Delta f \le 0.1\,\text{Hz}$）；
• 现场必须进行多次平均（推荐至少 32 次 Hanning 窗重叠平均），确保随机平稳信号的方差偏差降至工程可信区间内。

第四步：双谱印证与异常窄带共振源剔除

在输出 1/3 倍频程速度 RMS 评估结论时，建议并列展示对应的窄带加速度频谱：

• 若某个倍频带超标，对照窄带谱线迅速锁定究竟是宽带地脉动抬升，还是存在固定频率旋转设备（如冷水机组、水泵、真空泵）引起的单频线谱共振；
• 针对单频干扰，应优先对振源设备实施主动或被动隔振治理，避免对地基进行无谓的过度土建加固。

---

五、 结语与工程客观边界

微振动评估既非单纯的信号后处理游戏，亦非盲目堆砌高指标传感器的技术竞赛。速度 RMS 提供直观的设备容限对齐，加速度 PSD 则为动力学建模与结构传递函数分析提供连续能量输入。深刻理解两者的物理边界与传感器本底噪声制约，是保障精密工程从选址设计到终测验收一次性顺利通关的基石。
