SEM 扫描电镜图像出现周期性条纹，一定是环境振动吗？排查与测试边界指南

默准 MOZHUN 技术团队 2026-09-15 约 8 分钟

针对扫描电镜（SEM）成像中出现的周期性横向条纹与边缘抖动，系统阐述如何审慎区分机械振动、电磁干扰、样品荷电与声学环境扰动，提供基于光栅扫描简化模型的频率推算逻辑、厂商规格优先的排查决策树与三层测点布设规范。

核心结论与快速判断

扫描电镜（SEM）成像视野中出现周期性横向明暗条纹、边缘锯齿状抖动或重影，是高倍率微纳显微观测中常见的图像异常。

工程实践经验表明：周期性条纹并非必然源于地面机械振动。

在实际工程排查中，工频杂散电磁场（如 50 Hz / 60 Hz 及其谐波）、空调及风机声学与气流扰动、辅助设备管路传导振动，以及建筑楼板微振动，均可能在特定扫描行频下与成像时序发生耦合，映射为空间条纹。若未进行系统化测试便盲目加装隔振台，往往无法解决电磁或声学问题。

科学排查的第一步，是根据扫描时序关系核算条纹特征频率，结合现场多测点微振测试与原厂技术规范，审慎定位干扰源的真实传播路径与物理边界。

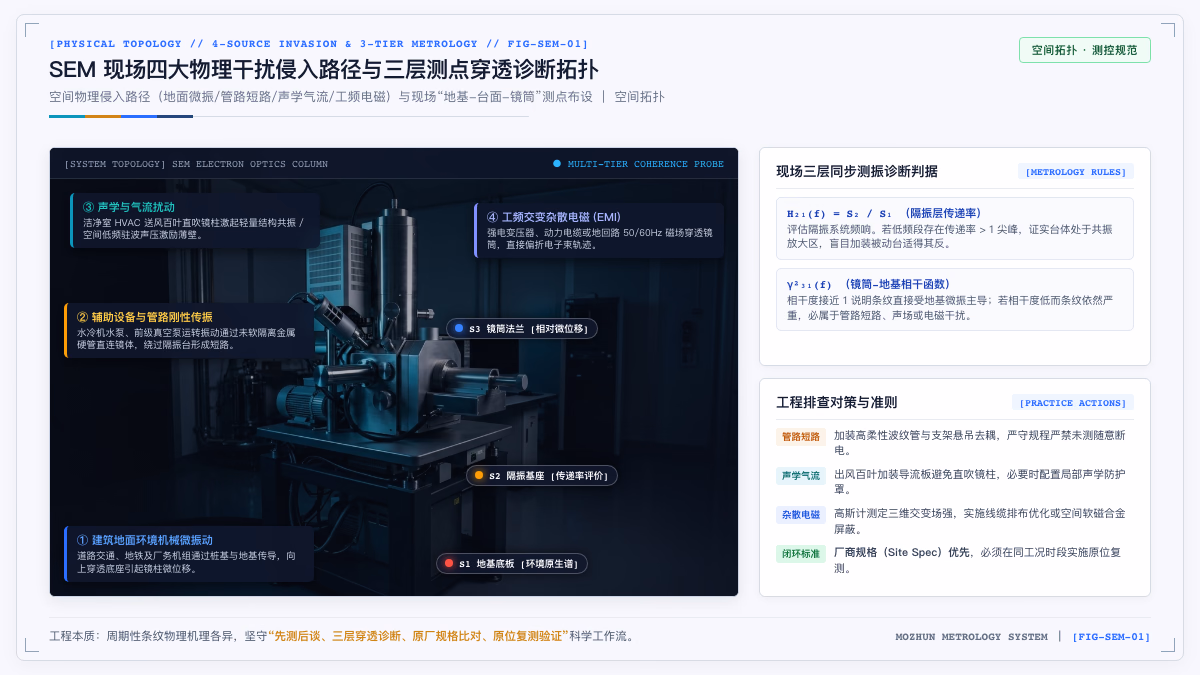

图 1 [FIG-SEM-01]：SEM 现场四大物理干扰侵入路径与三层测点穿透诊断拓扑图。空间物理侵入路径（地面微振、管路短路、声学气流、工频电磁）与现场“地基-台面-镜筒”测点布设。该图为空间拓扑与测控规范。

第一阶段：环境微振动如何映射为 SEM 图像条纹

为了从物理层面理解条纹的产生机理，需要考察 SEM 逐行光栅扫描（Raster Scanning）时序与周期位移扰动之间的耦合过程。

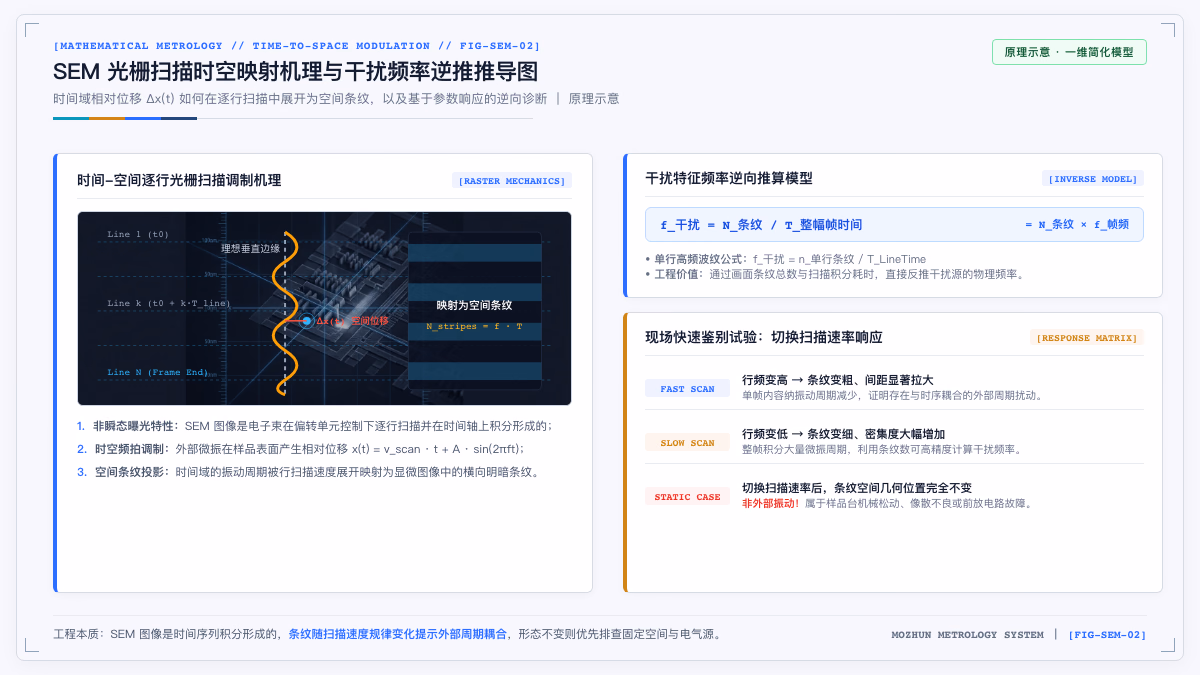

图 2 [FIG-SEM-02]：SEM 逐行扫描时空条纹调制机理与控制台快速鉴别图谱。时间域相对位移 Δx(t) 如何展开为空间条纹，以及利用扫描速率切换快速鉴别时序耦合。该图为原理机制与快速鉴别。

逐行光栅扫描的时空映射机制（一维简化模型）

SEM 图像是通过聚焦电子束在偏转单元控制下逐行移动、沿垂直方向逐行下移的时间序列积分形成的，而非瞬态曝光。

在一维简化物理模型中，若扫描过程中外部周期性机械振动使得样品与电子光学系统之间产生了随时间变化的微小相对位移 $\Delta x(t)$ ，扫描束在样品表面的实际位置可简化表述为：

x(t) = v_{\text{scan}} \cdot t + A \sin(2\pi f t) \quad \text{（一维简化模型）}

周期扰动与扫描时序耦合后，时间域的周期位移便会在二维空间图像中被展开，呈现为图像边缘的周期性摆动或条纹状畸变；具体形态取决于扰动主方向、振动频率以及扫描参数。

利用图像中的条纹数量与扫描参数，可以反推潜在干扰信号的等效物理频率：

f_{\text{干扰}} = \frac{N_{\text{条纹}}}{T_{\text{整幅扫描时间}}} = N_{\text{条纹}} \times f_{\text{帧}}

或结合单行扫描时间估算：

f_{\text{干扰}} = \frac{n_{\text{单行条纹周期数}}}{T_{\text{单行扫描时间}}}

现场参数响应观察

规律性形态变化（提示时序耦合）：如果切换不同的扫描速度（Scan Speed / Line Time）后，整幅图像中的条纹数量与间距发生规律性改变，提示可能存在与扫描时序耦合的外部周期性扰动（如工频电磁干扰或特定频率的机械振动），需进一步测量确认；
空间形态基本不变：如果调整扫描速度后，条纹在空间几何位置上基本保持不变，通常应优先检查样品固定结构、像散校正状态以及探测器前置放大电路等固定空间与电气因素。

第二阶段：SEM 周期性条纹故障排查思路

面对图像条纹异常时，工程人员应遵循客观严谨的物理逻辑逐级排查（结合图 1 空间侵入路径与图 2 时空扫描响应），避免单一依赖推断直接改动硬件。

逐级排查步骤与文字说明

步骤 1：排除制样与样品荷电
- 观察条纹是否仅在特定导电不良样品或特定制样条件下出现；
- 样品表面电荷累积可能引发局部微放电，偏折电子束。可通过重新镀碳/喷金、调整加速电压或改善试样接地通路进行排查。
步骤 2：切换扫描速率测试时序耦合
- 改变行扫描速率或帧频，观察条纹响应；
- 形态基本不变者，优先核查仪器状态与固定电气源；呈现规律性响应者，提示外部周期性扰动，进入多源排查。
步骤 3：多源并行甄别
- 工频杂散磁场：若条纹推算频率接近当地电网基频 50 Hz（或 60 Hz）及其谐波，使用高斯计测量镜筒周围交变磁场，排查配电柜、电力电缆与地环路；
- 声学与气流扰动：频率特征取决于实验室 HVAC 系统、送风风机及空间声场，核查空调出风是否直吹镜柱；
- 辅助设备与管路：频率取决于水冷机泵浦、真空前级泵等实际运行状态。应核对异常是否与相关辅助设备运行状态同步，任何启停测试应严格遵循设备制造商操作规程，切忌随意手动断电；
- 环境机械微振动：频率取决于楼板、交通及周边机械等实际振源频谱，若怀疑机械振动，进入现场多通道实测。
步骤 4：基于实测证据评估与路线选择
- 三层穿透测点布设：在地基表面、隔振台支撑面与镜筒法兰/样品室刚体同步布点，分析传导路径与相干性；
- 厂商规格优先：优先与具体设备制造商的安装场地技术规范（Site Specification）比较，适用时可结合 VC 曲线进行环境振动等级参考；
- 选择治理路线：判断扰动频率与现有隔振系统固有频率的关系，评估被动隔振是否存在共振放大或低频衰减不足，结合载荷、敏感方向和目标频段选择主动或被动控制路线，治理后进行同工况复测验证。

第三阶段：四大常见干扰源鉴别表

干扰源类别	典型频率特征	激发物理机制	验证与鉴别方法	对应工程控制路线
环境地面微振	取决于楼板、交通及设备等实际振源	地铁、邻近交通、建筑低频自振通过结构基础传递	地基、支撑结构与设备附近多点同步测振，比对频谱相干性	基于实测评估主动隔振或负刚度隔振
辅助设备与管路	取决于水泵、真空泵自身转速与脉动	水冷机、机械泵等运转脉动通过硬质连接管路传导	核对异常与辅助设备运行状态对应关系（遵循设备规程）	管路软管隔离、悬吊去耦、支撑刚度优化
声学与气流扰动	取决于 HVAC、风机及空间声场	洁净室送风直吹镜柱引起机械共振，或空间驻波声压激励	声级计与测振仪联合关联分析，核查气流出风方向	气流导流板 / 局部声学防护屏障
工频杂散磁场	常见于电网基频（50/60 Hz）及其谐波	配电变压器、动力电缆走线或接地回路电位差交变磁场	高斯计测量镜筒周围场强，结合扫描时序相位分析	空间磁屏蔽、动力电缆走线优化、接地重构

第四阶段：现场三层穿透测点布设规范

当频率计算与多源排查指向机械振动时，切忌仅在地面布置单测点。现场微振测试需遵循**“地面地基 → 隔振机架 → 敏感腔体”**的三层穿透布点逻辑：

测点 1（基准地基层）：高灵敏度低频三轴传感器布置于设备正下方混凝土地面，连续采集环境原生微振动谱；
测点 2（隔振台面层）：传感器布置于现有隔振台台面或支撑基座上，与地面测点进行同步采集，计算系统在各关键频段的实际振动传递率；
测点 3（敏感腔体/镜筒层）：传感器布置于电子光学镜筒法兰或样品室刚性结构上，直接捕获引起电子束相对偏转的实际振幅。

通过对比测点 1 与测点 3 的相干函数，并结合测点 2 的传递率曲线，方可确证振动是否由环境地面传导并被机台放大。

第五阶段：基于实测结果选择治理路线

在明确环境微振超标后，方案选型必须注意以下两项关键工程边界：

1. 关注隔振系统的固有频率与共振区间

任何被动隔振系统（如空气弹簧气浮台）在其固有频率附近均存在物理上的共振放大区。若现场环境的主干扰频段恰好处于系统固有频率附近，加装常规被动台不仅无法衰减振动，反而可能加剧图像抖动。必须在实测获得振动主频后，评估固有频率与阻尼比匹配性。

针对低频共振敏感工况，可进一步评估具备传感器闭环控制的主动隔振路线，或具有极低固有频率的负刚度机械隔振路线。

2. 综合评估质心高度与动刚度分布

扫描电镜由于立柱结构垂直高度较大、重心偏高，往往存在显著的角摇摆模态（Rocking Mode）。单纯依据设备自重选择隔振器容易导致系统抗摇摆刚度不足，选型必须复核重心高度、安装边界与偏载力矩。

默准工程实施流程

默准始终恪守“先测后谈、实施前后复测、报告验证”的工程规范：

现场信息确认：收集电镜品牌型号、原厂 Site Specification 规范、安装位置与异常图像采样；
多通道频谱诊断：采用 MZ-Insight 微振检测系统 实施多通道同步采集，输出 1/3 倍频程速度 RMS 与 PSD 功率谱密度；
方案针对性配置：依据实测频段与敏感特性，针对性配置 MZ-Active 主动隔振台、MZ-Balance 负刚度隔振台 或 MZ-Shield 声学防护系统；
治理后复测验证：在相同工况时段实施原位复测，以量化数据对比验证环境改善幅度与成像稳定性。

工程排查行动清单（Checklist）

扫描参数核对：切换 Fast/Slow 扫描模式，观察条纹数量与密集度是否呈现规律性变化；
频率逆向估算：利用一维时序公式推算干扰特征频率，核对是否接近 50 Hz/60 Hz 工频；
规程辅助核查：在遵循设备安全操作规程的前提下，核对条纹是否与循环水冷或前级泵运行状态同步；
三层微振实测：在地基、机架与镜筒同时布设传感器，核查传递率与原厂 Site Specification 要求；
理性路线选型：识别隔振系统固有频率与共振区，拒绝未经验证的经验主义选型。
