引言：为什么设备运到现场，厂家工程师却拒绝开箱验收？
在很多高规格科研实验楼与半导体洁净厂房的建设中，经常发生这样令人尴尬的场景：
单位花费数百万甚至上千万元采购的高分辨率场发射扫描电镜（FE-SEM）、透射电镜（TEM）或纳米级晶圆缺陷量测机台历经数月海运，终于抵达实验室门口。此前，实验室装修工程方一再保证：“地面现浇了 300 mm 厚混凝土，承重每平方米超过 3 吨，大理石瓷砖平整光洁，机房环境非常坚固。”
然而，原厂资深安装工程师到达现场后，并未立刻撬开木箱，而是首先从工具箱中取出超低频三轴测振仪与磁场探头，在地面连续测量半小时。随后打印出一张频谱图，遗憾地告知项目负责人：
“现场地面在 18 Hz 附近的微振动速度达到 19 μm/s，严重超出本设备原厂场地规格书（Site Preparation Guide）规定的 VC-D（6.0 μm/s）限值；此外强电井伴生了显著的 50 Hz 交变磁场。在此工况下装机，无法保证标称的纳米级物理分辨率，厂家无法通过最终验收。请校方或厂方先行完成环境治理，或签署性能降级免责协议后再行开箱。”
设备被迫在木箱中静置滞留数月，而此时土建施工已然封闭、精密装修全数完工。若要在既有建筑内追加独立防振基座、开凿环形隔振沟或重构管路，整改成本往往是前置规划阶段的 5 到 10 倍以上，甚至严重延误关键科研课题与产线投产周期。
为什么斥巨资建设的现代化大楼，依然会被一张薄薄的“原厂 Site Spec”卡住咽喉？在精密仪器引进与机房选址中，究竟有哪些致命的认知误区？本文将从结构动力学与环境物理学角度展开深度解析。
一、 破除两大直觉误区：“承重合格”为什么不等于“微振合格”？
要避免在装机现场陷入被动，首先需要厘清土建工程语言与精密计量物理之间的本质鸿沟。

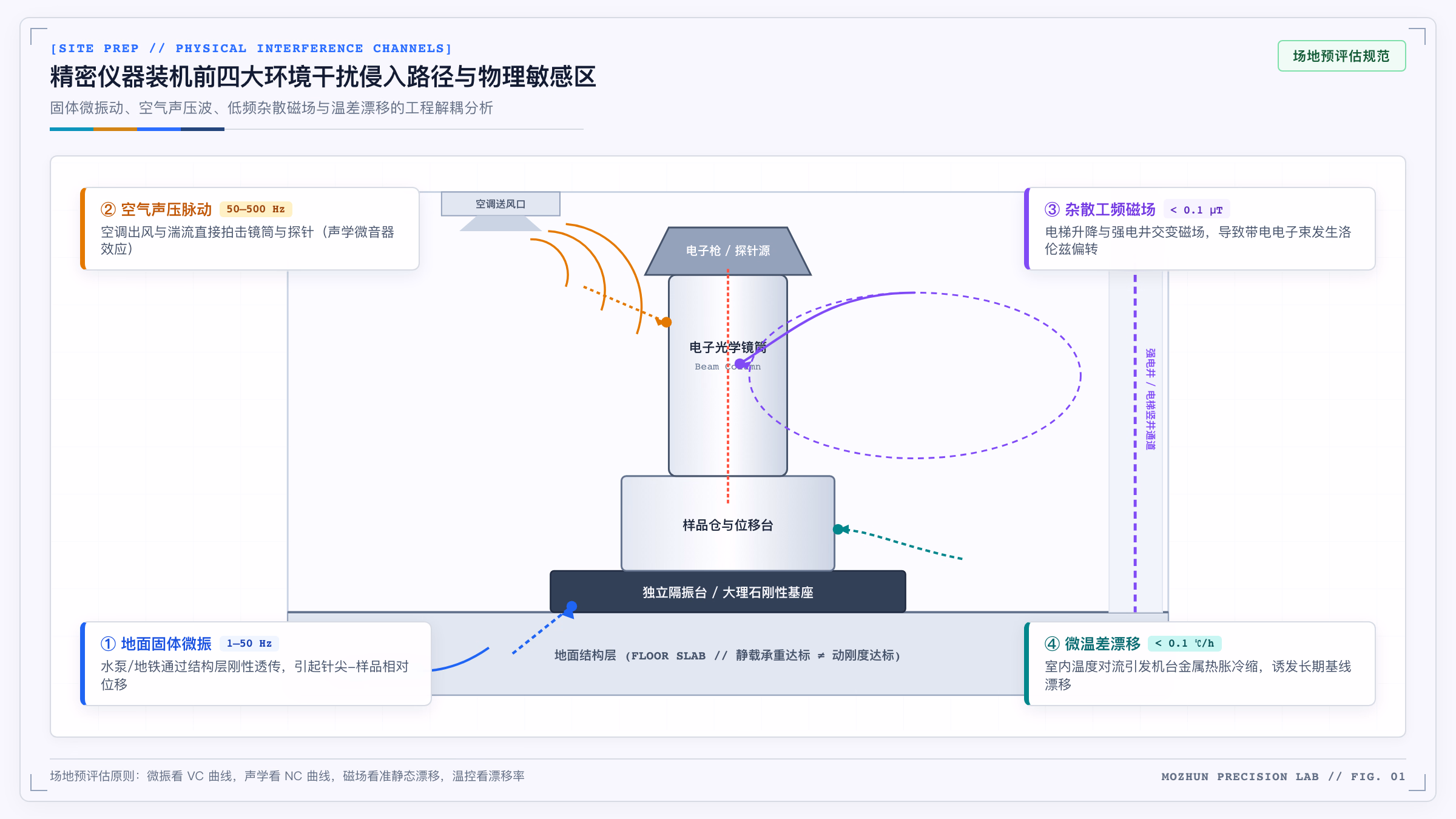

图 1：精密仪器装机前四大环境干扰侵入路径与物理敏感区。固体微振动经结构层刚性传递，空气声压拍击镜筒，交变磁场偏折电子束，温差对流引发基线漂移。
误区 1：混淆“静载极限承重”与“结构动力学响应”
在常规土建设计中，施工方所说的“承重合格”（如地基承载力 、楼面活荷载 ），是一个结构静力学极限指标。它的工程意义是：在巨大静态重压下，楼板和梁柱不会发生断裂坍塌，结构处于塑性破坏安全红线之内。
然而，高分辨电子显微镜或纳米级位移台所关心的，是极其微小的结构动力学微振动响应（Dynamic Vibration Response）：
- 微观尺度差异：能承载 5 吨重物的混凝土楼板，在数十米外一台小型冷却循环水泵或冷冻机组的周期性偏心激励下，完全可能产生振幅仅为数十纳米、振动速度达十几 的稳态微颤；
- 受迫共振放大：跨度为 6–9 米的常规现浇钢筋混凝土楼板，其自振一阶固有频率多集中在 。如果建筑物空调送风泵的运转转速恰好处于该频段附近，楼板就会发生受迫共振，将原本微弱的机械扰动放大数倍。
结论：地基“结实不塌”，绝不代表地基“安静不抖”。静力承重无法替代动力学防微振验算。
误区 2：盲目迷信“高楼层远离马路更安静”
有些实验室选址团队认为：一层或地下室靠近市政道路与往来机动车，容易受到地面卡车碾压影响，因而倾向于将高分辨仪器安排在 3 层甚至 5 层以上。
这在力学规律上恰恰背道而驰：
- 高楼层的摆动放大效应：高层建筑在宏观上等效于一根从地基生根的悬臂梁。楼层越高，建筑物在风载、气压微脉动以及城市低频地脉动激励下的水平低频晃动位移（通常分布在 ）越大；
- 楼板跨中刚度衰减：上层楼板悬空支撑于梁柱之上，其中央区域动刚度远低于地面实土基层（Slab-on-Grade）；
- 黄金选址法则：在条件允许的情况下，对微振动极度敏感的仪器（TEM、超高精度三坐标、极紫外光刻），首选地下室（Basement）或底层地面嵌固在实土上的厚板区域。此处的结构动刚度通常更具优势，环境低频微振相对更小。
二、 拆解原厂环境手册（Site Spec）：四大核心硬指标
主流仪器制造商（如 FEI/Thermo Fisher、JEOL、Zeiss、Hitachi、Bruker 等）在设备交付前，都会提供详尽的《Site Preparation Guide》（场地预安装手册）。其中对安装房间的物理环境规定了四大不可逾越的边界指标：

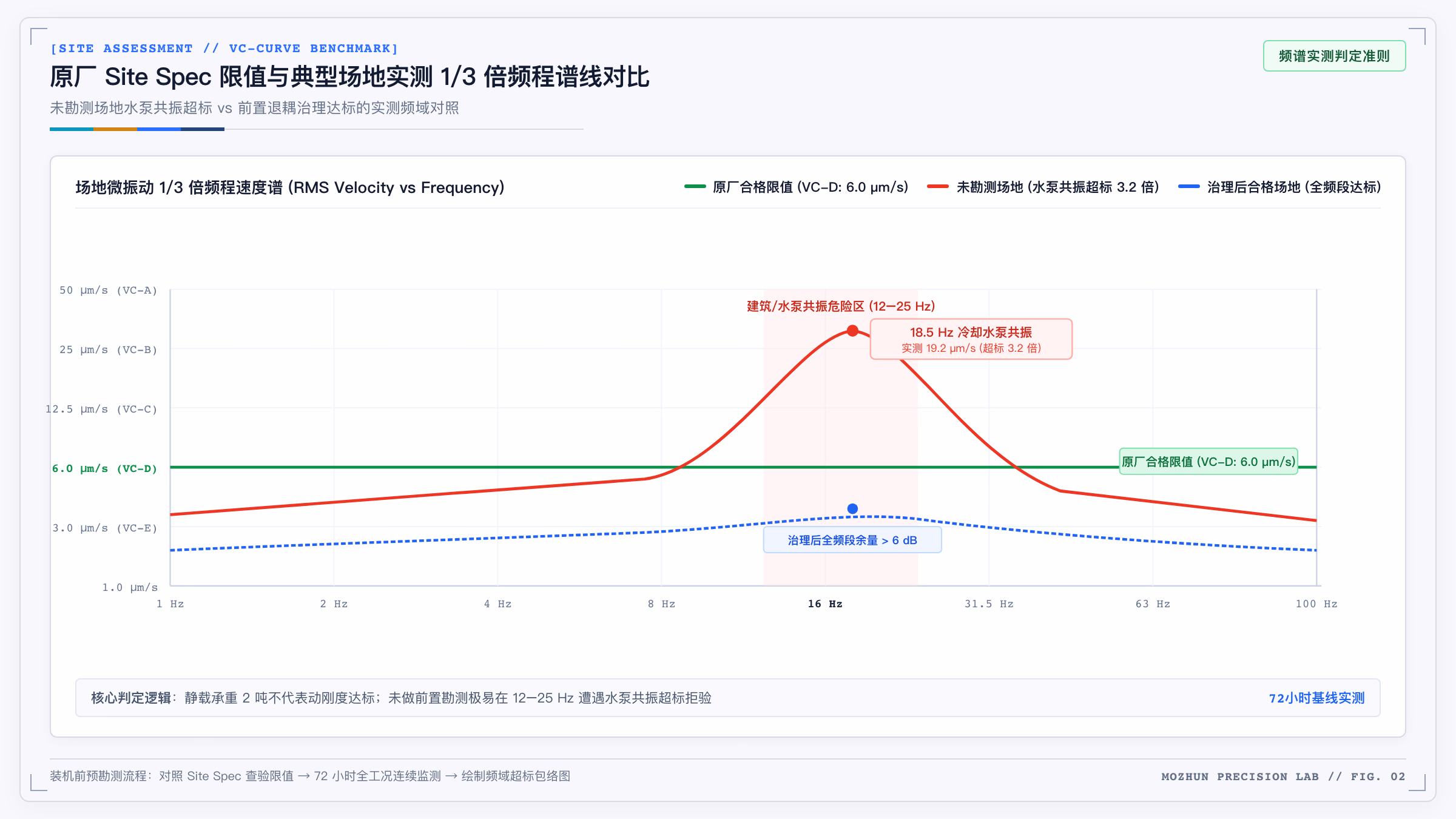

图 2：原厂 Site Spec 限值与典型场地实测 1/3 倍频程谱线对比。未做勘测的场地极易在 12–25 Hz 遭遇水泵或管路结构共振峰（超标 3.2 倍）；经前置退耦治理后全频段优于基准限值。
1. 地面微振动基准（VC 曲线族）
如本系列标准篇所述，国际半导体与先进科学设施通用 IEST-RP-NANO-201 振动标准，以 1/3 倍频程速度谱（RMS Velocity）作为准绳：
- 常规扫描电镜与普通探针台：通常要求达到 VC-A () 至 VC-B ()；
- 场发射电镜（FE-SEM）与原子力显微镜（AFM）：普遍要求达到 VC-C () 至 VC-D ()；
- 球差校正透射电镜（Aberration-Corrected TEM）与亚埃级成像机台：指标直逼 VC-E () 甚至更严苛的 VC-F / VC-G ()。
特别提示：查阅手册时必须分清原厂给出的是“窄带 FFT 谱峰值”还是“1/3 倍频程频段均方根速度”。两者存在数学积分差异，切忌用单一宽带总有效值去生搬硬套。
2. 环境声学噪声限值（NC 曲线）
高分贝声波或低频声压脉动撞击在仪器外壳和电镜镜筒上，会激发电镜内部光阑或极靴的轻微振颤：
- 原厂通常要求实验室本底噪声控制在 NC-40（约 ） 或 NC-35（约 ） 以下；
- 重点关注低频声压级（dBC）：中央空调送风主管道风阀的湍流啸叫和冷水循环水管脉动，往往在 产生高声强低频驻波。若未加装消音静压箱，声波能量将持续耦合至测量探头。
3. 交流与直流杂散磁场（Stray Magnetic Fields / EMI）
电子显微镜的电子束是带电粒子流，在空间中极其容易受到外加交变磁场的洛伦兹力偏折，造成图像发生周期性拉丝或周期扭曲：
- 工频磁场（50 Hz / 60 Hz）：绝大多数高分辨电镜要求环境交流磁场峰-峰值小于 （即 ），超微结构要求甚至低于 ；
- 准静态漂移磁场（DC）：机房隔壁或垂直投影面上的货梯升降（巨大金属轿厢与配重块上下移动）、走廊搬运推车及周边城市轻轨电车，都会产生缓慢交变的直流磁场扰动。
4. 温度稳定性与梯度变化率（Thermal Stability）
金属材料的线性热膨胀系数是不可忽略的客观物理常数（铝材约为 ，结构钢约为 ）：
- 在长达数小时的微纳扫描或电子衍射收集中，若房间温度每小时漂移超过 ，机台支架与样品杆就会产生数百纳米级的不均匀微伸缩；
- 原厂高阶指标普遍要求温度变化率小于 ，且严禁空调出风口直接吹拂机身本体。
三、 装机前低成本实测排查三步法（SOP）
要在土建和装修阶段将所有潜在隐患化解于无形，默准建议实验室筹备团队严格贯彻以下三步闭环作业：
第一步：在招投标与合同签署期，锁定原厂《Site Prep Manual》
不要只依赖产品销售彩页上的泛化描述。在商务谈判阶段，明确要求仪器供应商提供对应具体配置机型的《正式场地安装规格手册》，并将其作为场地验收的官方技术基准锁定在技术附件中。
第二步：执行 72 小时全工况连续基线实测（Baseline Survey）
切忌使用几百元的便携手持式单点测振仪测 10 秒即得出“合格”结论。微振动与磁场具有极强的时间周期性与随机性：
- 多通道超低频传感器：选用本底噪声远低于被测目标（优于 VC-G 极限）的高灵敏度超低频地震级速度计或电荷型加速度计；
- 72 小时连续采样：必须完整跨越工作日白天、深夜交通低谷期、早晚交通高峰期；
- 动载全工况切换：在测量期间，逐一人工测试大楼电梯上下启停、中央空调主机全开/关停、楼顶冷却塔运转、隔壁大功率离心机启动等不同场景，明确各环境扰动源在频谱图上的特征指纹。
第三步：对照 Site Spec 绘制超标包络图，制定前置退耦对策
若实测数据全频段均落在原厂限值曲线下方且留有充足安全余量（通常建议至少保留 裕度），即可安心推进后续装机；
若发现特定频段超标，在未铺地砖、未封吊顶的施工黄金期，有极为充裕且低成本的物理手段进行针对性退耦：
- 若低频整体超标：可在底层现浇一块与大楼结构地梁完全切断、四周留有阻尼嵌缝填料的独立大型钢筋混凝土防振基座（Inertia Block），或在地面预留减振台安装凹槽；
- 若局部高频水泵超标：针对设备机房的水泵加装弹簧阻尼减振器，水管加装双球橡胶软接头，阻断沿墙体传递的固体声传导；
- 若磁场超标：避开电梯井与配电间，或在前置阶段于墙面预埋坡莫合金/硅钢屏蔽层。
四、 总结：发现隐患在图纸上，胜过补救在现场
精密微纳仪器的安装调试，从来不是单机设备的孤立就位，而是仪器物理极限与建筑环境系统之间的严密耦合。
[1. 索取原厂 Site Spec] ──> [2. 72h 全工况连续实测] ──> [3. 识别特定频段超标指纹]
│
[6. 设备进场秒级一次验收] <── [5. 针对性土建/管网退耦] <── [4. 前置低成本工程方案]
在精密实验室建设中，前置勘测与科学实测往往是工程性价比极佳的一步。花数天时间完成一次客观严谨的场地预勘测，不仅能够彻底免除数百万设备到场无法开箱的风险，更能在后续漫长的科研与生产周期中，为微纳测量数据的稳定性提供最坚实的物理基石。
