超微量天平示值持续漂移？手把手排查环境气流、微振动与静电干扰

默准技术团队 2026-10-13 约 11 分钟

针对 0.1 μg 与 1 μg 感度超微量天平在精密称量中出现的末位跳数、单向缓慢漂移及稳定符号无法点亮难题，系统剖析单体电磁力平衡传感器（Monolithic EMFR）的四大物理耦合通道。本文推导气流压差与温差对流浮力公式，建立花岗岩天平台低频微振传递函数模型，给出涵盖空盘基线测试、热平衡均温、离子风去电荷与亚赫兹隔振退耦的标准现场排查 SOP，并确立天平原厂 Site Spec 优于通用实验室准则的工程技术原则。

在半导体超纯化学品痕量分析、药物固态表征、高精滤膜称重与国家基准质量传递领域，感量达到 0.1 μg0.1\,\mu\text{g}（七位天平，如 Mettler Toledo XPR2U） 或 1 μg1\,\mu\text{g}（六位天平，如 Sartorius Cubis II） 的超微量天平（Ultra-Microbalance）是衡量微观质量的标尺。

然而，在超净实验室日常运行中，分析员最常遭遇的困境莫过于天平显示屏的“稳定指示符号（Stable Indicator）”迟迟无法锁存点亮，示值呈现难以收敛的游走：有时表现为单向持续数十微克的缓慢漂移，有时在数微克区间发生无规则的高频抖跳。此类末位漂移极易导致称量重复性标准偏差（Repeatability SD）超标，无法满足 OIML R 76-1 计量规程或美国药典 USP <41> / USP <1251> 的法定合格判据。

面对极其敏锐的电磁力补偿机构，盲目调大天平内部的软件滤波平滑时间往往只是掩盖了物理扰动，反而导致称量响应迟滞与虚假读数。本文从四大物理耦合通道出发，深入推导微力产生机制，并给出标准化的现场工程排障与环境退耦指南。

一、 四大物理耦合通道：微克级微力从何而来？

超微量天平的核心测量部件为单体电磁力平衡传感器（Monolithic EMFR Cell）。在测量状态下，称盘载荷通过柔性薄壁平行四边形导向铰链传递，位移传感器感知微米级离位信号，伺服线圈在恒定磁场 BB 中调节电流 II，产生垂直向上的洛伦兹电磁力以动态平衡重力：

FEMFR=B⋅I⋅L=msample⋅glocalF_{\text{EMFR}} = B \cdot I \cdot L = m_{\text{sample}} \cdot g_{\text{local}}

式中 LL 为线圈导线有效切割长度，glocalg_{\text{local}} 为当地重力加速度。由于七位天平的力分辨率低至纳牛顿（1 nN≈0.1 μg×9.8 m/s21\,\text{nN} \approx 0.1\,\mu\text{g} \times 9.8\,\text{m/s}^2）量级，任何微弱的环境能量扰动均会直接转化为虚假质量读数：

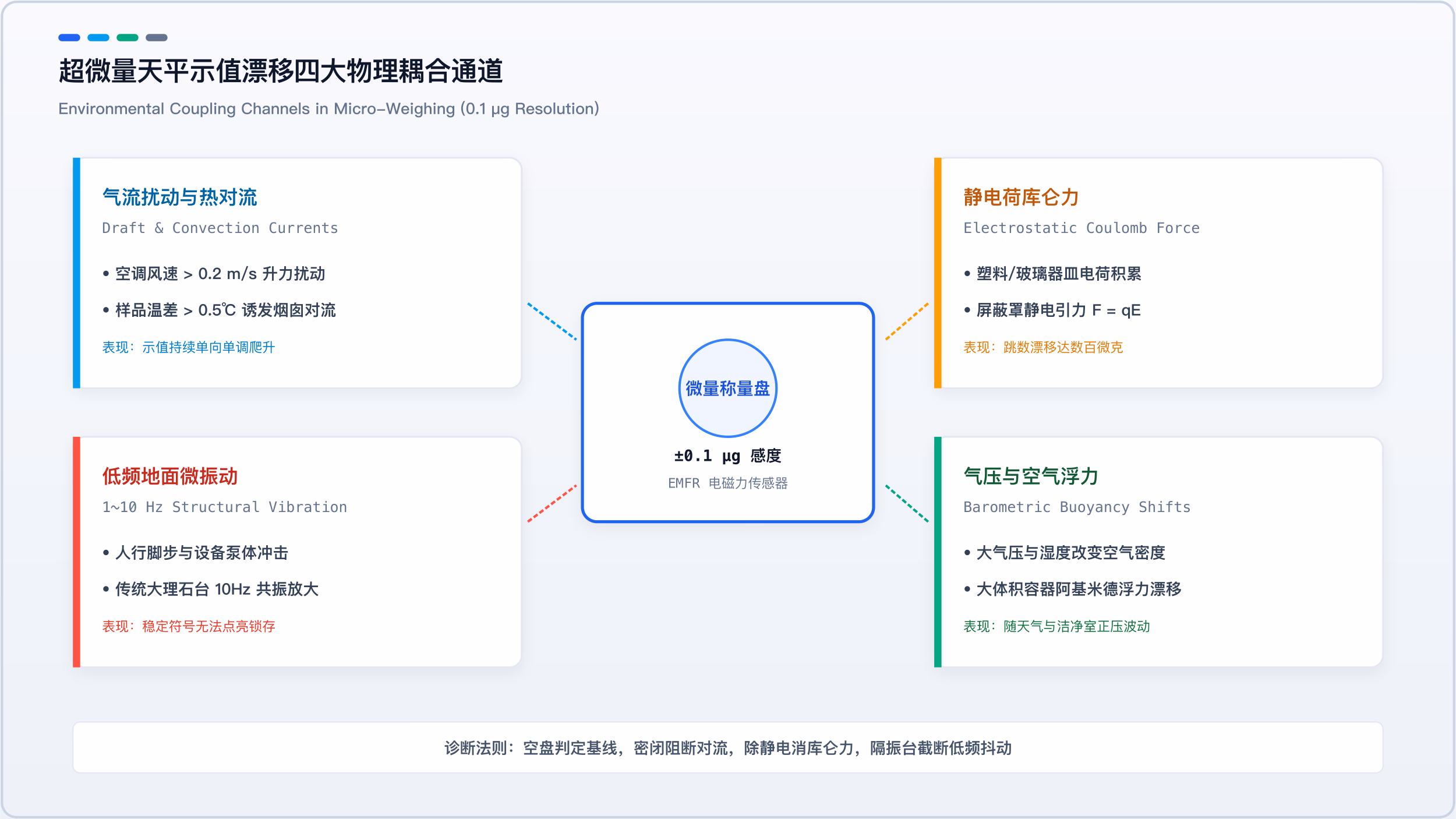

超微量天平示值漂移四大物理耦合通道

1. 气流动态压差与温差对流（Thermal Drafts & Convection）

  • 伯努利流体动压差：超净工作台或洁净室高效过滤器（FFU）的垂直下送风若超过 0.2 m/s0.2\,\text{m/s}，吹拂在防风罩缝隙处会产生动态压差 Δp=12ρv2\Delta p = \frac{1}{2} \rho v^2，对称盘施加等效升浮力；
  • 温度梯度产生的烟囱效应：称量室内部存在微弱温差时（如样品刚从干燥箱取出未完全恒温，或操作员手掌长时间贴近玻璃防风门），防风罩内壁与中心空气将形成封闭热对流环流。实测表明，仅 0.5∘C0.5^\circ\text{C} 的温差对流即可在表面积为 1 cm21\,\text{cm}^2 的称量舟表面产生数微克的连续向上升力，表现为示值单调递减。

2. 外部低频地面微振动（1∼10 Hz1 \sim 10\,\text{Hz} Structural Vibration）

  • 刚体晃动与垂向加速度：当基座承受微振动加速度 az(t)a_z(t) 与角摆倾角 θ(t)\theta(t) 时，天平感知的表观质量为：
Δmapparent(t)=mtotal(az(t)g+cos⁡θ(t)−1)≈mtotalaz(t)g−12mtotalθ2(t)\Delta m_{\text{apparent}}(t) = m_{\text{total}} \left( \frac{a_z(t)}{g} + \cos \theta(t) - 1 \right) \approx m_{\text{total}} \frac{a_z(t)}{g} - \frac{1}{2} m_{\text{total}} \theta^2(t)
  • 传统花岗岩大理石台的共振放大认知误区：许多实验室习惯采购数百公斤的厚重大理石台。然而依据结构动力学单自由度传递函数：
T(f)=1+(2ζr)2(1−r2)2+(2ζr)2(r=ff0)T(f) = \sqrt{\frac{1 + (2\zeta r)^2}{(1-r^2)^2 + (2\zeta r)^2}} \quad \left(r = \frac{f}{f_0}\right)

普通大理石台自身支撑刚度构成的固有共振频率通常位于 8∼15 Hz8 \sim 15\,\text{Hz}，结构阻尼比极低（ζ≈0.01∼0.03\zeta \approx 0.01 \sim 0.03）。在共振频段，传递率放大因子高达 Q=12ζ≈15∼30Q = \frac{1}{2\zeta} \approx 15 \sim 30！它不仅无法隔离低于 10 Hz10\,\text{Hz} 的低频地动，反而会将楼板上的人行脚步（1.8∼2.5 Hz1.8 \sim 2.5\,\text{Hz} 及其二次谐波）与空调水泵振动剧烈放大，使天平内部稳定判断算法不断被微幅加速度打断。

3. 静电荷积累与空间库仑力（Electrostatic Coulomb Force）

  • 绝缘容器电荷诱导：聚四氟乙烯（PTFE）称量舟、塑料微量离心管、石英称量瓶以及操作员穿着的化纤无尘服极易通过摩擦积聚静电荷 qq；
  • 法向吸引力：带电样品在防风罩金属接地板或天平外壳之间形成空间电场 EE，产生库仑吸引力：
FCoulomb=q⋅EF_{\text{Coulomb}} = q \cdot E

当电荷量达到纳库级（1 nC1\,\text{nC}）时，空间吸力可轻易折算为数十微克至数百微克的额外示值。静电荷在空气中缓慢泄漏的过程，更会表现为长达数十分钟的不可逆单向漂移。

4. 气压波动与空气浮力漂移（Barometric Buoyancy Shifts）

  • 空气浮力微分公式：依据阿基米德浮力定律，称量容器所受空气浮力随空气密度 ρair\rho_{\text{air}} 变化：
Δm=Vvessel⋅Δρair=Vvessel⋅ρ0(Δpp0−ΔTT0)\Delta m = V_{\text{vessel}} \cdot \Delta \rho_{\text{air}} = V_{\text{vessel}} \cdot \rho_0 \left( \frac{\Delta p}{p_0} - \frac{\Delta T}{T_0} \right)
  • 强对流与正压扰动：当洁净室正压风阀启闭导致室内气压发生 ±100 Pa\pm 100\,\text{Pa} 脉动时，对于排水体积为 20 cm320\,\text{cm}^3 的玻璃称量瓶，空气浮力漂移量即可达 ≈24 μg\approx 24\,\mu\text{g}，形成显著的“伪失重”假象。

二、 现场四步排障与退耦决策拓扑（SOP）

面对示值跳动，切忌盲目调试仪器内部积分常数。应遵循由内而外、分步隔离的四阶决策树展开排查：

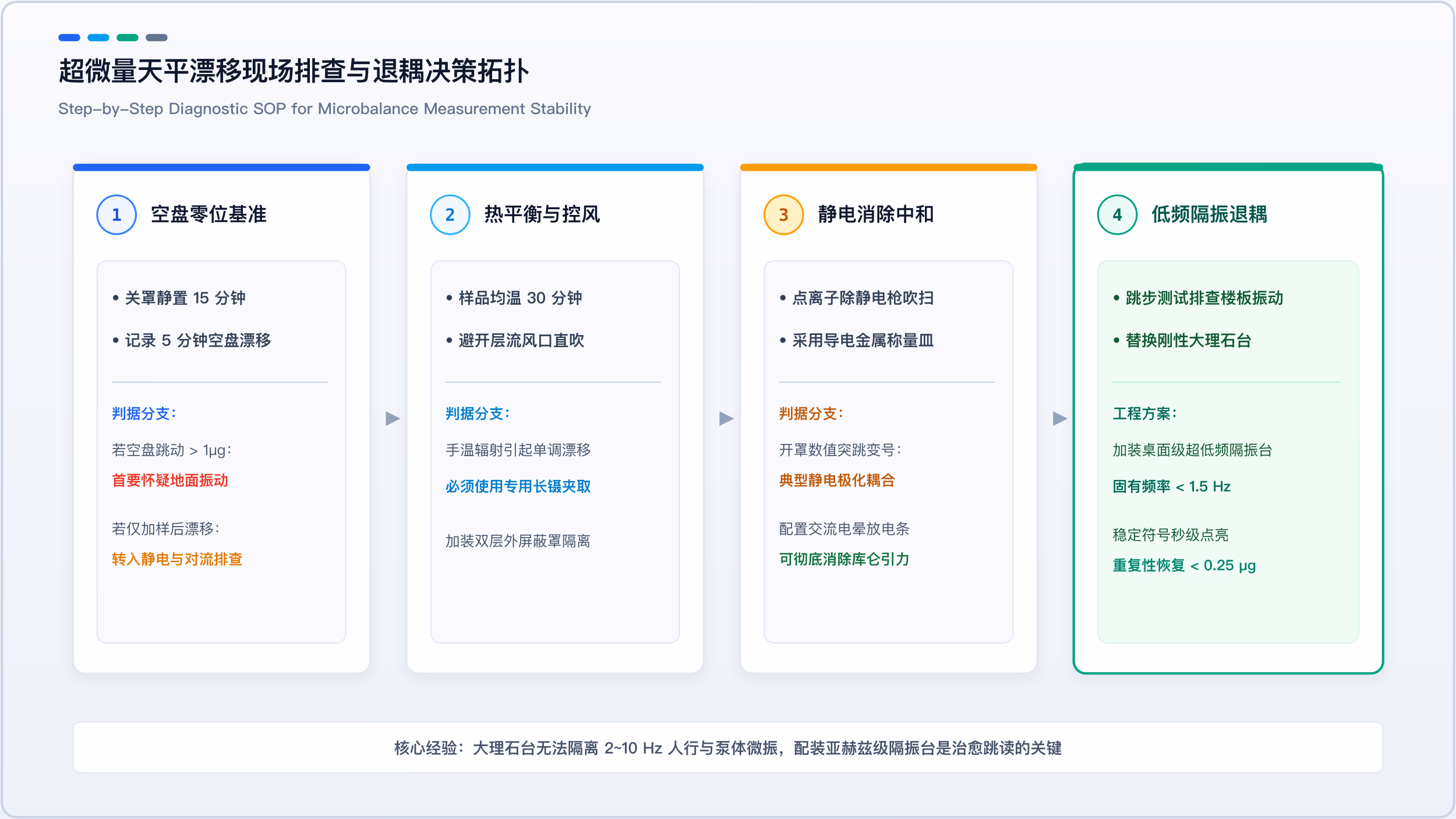

超微量天平漂移现场排查决策拓扑

第一步：空盘零位基线测试（内外部扰动分水岭）

  1. 彻底清洁称量盘与抗风屏蔽环，关闭全部防风门；
  2. 保证天平通电预热至少 2∼4 小时2 \sim 4\,\text{小时}（内部磁钢与前置电路达到热平衡）；
  3. 执行清零（Tare），连续采集记录空盘在 5 分钟5\,\text{分钟} 内的示值波动曲线：
    • 若空盘读数极差 ≤0.3 μg\le 0.3\,\mu\text{g}：说明传感器电气基底良好，漂移问题属于外来样品带电、热对流或操作手势引发；
    • 若空盘状态下即出现持续微克级高频抖跳：稳定圆环迟迟无法点亮，首要怀疑为地基低频微振动超标或供电地线高频噪声介入。

第二步：热平衡均温与控风隔离

  1. 均温静置准则：待称量容器与样品必须提前置于天平称量室内均温至少 30 分钟30\,\text{分钟}，使样品与防风罩内部空气温差控制在 <0.1∘C< 0.1^\circ\text{C} 以内；
  2. 操作工具退耦：严禁用手掌直接贴近玻璃门或徒手握持容器，必须使用长柄导电镊子，防止人体红外热辐射在称量室内形成热对流“烟囱”；
  3. 气流缓冲屏障：天平放置位置应远离空调出风口、门窗及排风柜抽风口，天平外围加装独立外层防风围罩（形成双层气流缓冲隔热仓）。

第三步：静电消除与电荷中和

  1. 现象辨识：若容器移入称量室时示值瞬间发生数十微克突跳，或手部靠近时示值剧烈跳变，确认为静电场耦合；
  2. 工程对策：
    • 在防风门入口配置高频交流电晕放电离子风条（Point/Bar Ionizer），加样前对称量容器进行 3∼5 秒3 \sim 5\,\text{秒} 均匀吹扫中和；
    • 绝缘样品改用导电金属材质称量箔或镀金专用称量皿；
    • 维持天平室相对湿度在 45%∼60% RH45\% \sim 60\%\,\text{RH} 安全区间，抑制摩擦起电积聚。

第四步：低频微振退耦与台面改造

  1. 现场快筛验证：在距离天平台 1 米1\,\text{米} 处执行人行重踏步（Jump Test）或轻敲实验台面，观察天平示值跳动幅度与稳定指示符号熄灭时间；
  2. 排查大理石台共振：若实测地面 1∼10 Hz1 \sim 10\,\text{Hz} 振动速度超过 12.5 μm/s12.5\,\mu\text{m/s}（超出 VC-C 限值），普通大理石台往往发生共振放大；
  3. 加装亚赫兹级隔振台：在天平底部原位配置固有共振频率低于 1.5 Hz1.5\,\text{Hz} 的桌面型负刚度（Negative-Stiffness）或主动微振隔振台，在关键的人行与动力频段（2∼10 Hz2 \sim 10\,\text{Hz}）提供高达 85%∼95%85\% \sim 95\% 的微振动隔离衰减，使天平稳定判断算法迅速收敛锁存。

三、 典型工程排障复盘与窄带干扰源定位

某高校药物分析测试中心新购置了一台 0.1 μg0.1\,\mu\text{g} 超微量天平，置于重型大理石天平台上。实验人员反馈连续称量时天平读数每逢下午即出现 ±15 μg\pm 15\,\mu\text{g} 的规律性剧烈漂移，连续 10 次重复性标准偏差高达 3.2 μg3.2\,\mu\text{g}（严重超出允许限）。

微振工程团队携带三向高灵敏度地震式加速度计（PCB 393B31）与双谱分析仪进场排查：

  1. 窄带干扰源识别定位（Root-Cause Identification）：
    • 恪守测试客观性底线，忠实记录现场窄带 FFT 频谱；
    • 查明下午时段地下一层冷水机组变频水泵升速运转，通过承重结构柱在楼板激发出 7.8 Hz7.8\,\text{Hz} 的离散单频窄带峰值（振动速度达 38 μm/s38\,\mu\text{m/s}）；
    • 该频点恰好与重型大理石台板的刚体晃动固有频率（7.5 Hz7.5\,\text{Hz}）形成强烈共振；
  2. 气流边界诊断：天平上方天花板散流器风速达 0.35 m/s0.35\,\text{m/s}，吹拂防风罩顶盖产生微小压差扰动；
  3. 综合治理措施：
    • 调整天花板散流器百叶朝向并加装微孔阻尼均流导风板；
    • 在大理石台上加装一套紧凑型桌面负刚度隔振器（自振频率 0.7 Hz0.7\,\text{Hz}）；
    • 在防风门入口配置直流脉冲离子风去静电发生器；
  4. 复测验收结果：天平读数稳定时间由原先的 >45 秒> 45\,\text{秒} 缩短至 6 秒6\,\text{秒}，连续 10 次重复性标准偏差从 3.2 μg3.2\,\mu\text{g} 压降至 0.18 μg0.18\,\mu\text{g}，顺利通过计量院校准与方法学验证。

五、 原厂技术协议与验收仲裁位阶准则

在超精密天平实验室建设与验收仲裁中，必须明确工程标准的效力层级：

  1. 原厂 Site Spec 效力优于通用建筑准则：
    • 各天平制造商（如 Mettler Toledo、Sartorius）对其超微量级仪器制定了专属的装机环境技术协议（涵盖特定频段速度有效值、气流速度上限与温度漂移梯度）；
    • 通用 VC 曲线仅作为土建规划的宏观参考，在设备验收仲裁中，必须以原厂专属 Site Spec 作为首要裁决依据；
  2. 客观记录与真实数据红线：
    • 现场测试报告必须忠实记录实测捕获的所有干扰分量，严禁通过人为“剔除”特定超标峰值粉饰达标，一切工程治理必须基于精准的窄带溯源与物理退耦。

参考文献与工程规范 (References)

  1. OIML (International Organization of Legal Metrology). (2006). OIML R 76-1: Non-automatic weighing instruments - Part 1: Metrological and technical requirements - Tests. Paris: OIML. OIML R 76-1
  2. USP (United States Pharmacopeial Convention). (2024). USP General Chapter <41> Balances and General Chapter <1251> Weighing on an Analytical Balance. Rockville, MD: USP. USP <1251>
  3. ASTM International. (2020). ASTM E898-20: Standard Practice for Calibration of Non-Automatic Weighing Instruments. West Conshohocken, PA: ASTM International. ASTM E898
  4. Mettler Toledo. (2021). Guide: Weighing the Right Way - Proper Weighing with Laboratory Balances: Environmental Influences and Precautions. Greifensee, Switzerland: Mettler-Toledo GmbH. Mettler Toledo Weighing Guide
  5. Gordon, C. G. (1999). Evolving Criteria for Research Facilities Vibration. Proceedings of SPIE - The International Society for Optical Engineering, Vol. 3786, pp. 362–373. Colin Gordon Associates Research
  6. IEST (Institute of Environmental Sciences and Technology). (2007). IEST-RP-CC024.2: Measuring and Reporting Vibration in Microelectronics Facilities. Rolling Meadows, IL: IEST. IEST-RP-CC024
