某高校重点实验室电镜间地铁低频干扰实测与治理实录

在城市核心区或高校老校区建设超高分辨率电子显微镜（TEM/FE-SEM）实验室时，日益密集的高速地铁与城市轨道交通已成为高精尖仪器落地面临的普遍挑战。地铁列车运行时产生的车轮-钢轨滚动冲击、道床结构共振，会通过隧道衬砌向外辐射波长长、衰减慢的低频地面振动波，极易导致高分辨电镜在亚埃级（Sub-Ångström）成像时发生晶格条纹模糊与周期性锯齿撕裂。

2025 年底，某高校分析测试中心在引进一台价值近三千万元的 300kV 双球差校正透射电镜（TEM）时，遭遇了典型的轨道交通干扰难题。本文基于工程实测数据，完整复盘该项目从现场勘测、物理机制建模到三级复合工程治理的全过程。

一、 现场背景与异常现象：亚埃级晶格为何在整点频发撕裂？

1. 场地与设备现状

• 目标设备：300kV 球差校正透射电镜（TEM），装机环境指标要求严格对齐原厂 Site Spec 的 VC-D 标准（$1 \sim 100\,\text{Hz}$ 频段内 $1/3$ 倍频程速度 RMS 需 $\le 6.0\,\mu\text{m/s}$）；
• 地理位置：实验室设于理科楼首层，距城市地铁 4 号线地下隧道外壁水平净距仅约 $120\,\text{m}$，隧道埋深约为 $16\,\text{m}$。

2. 异常现象

在设备安装预验收阶段，测试工程师使用标样进行金单晶晶格（标称晶格间距 $0.204\,\text{nm}$）高分辨高角环状暗场（HAADF-STEM）成像时发现： 在白天与平峰期，晶格像清晰稳定；但每隔 35 分钟，扫描图像会出现持续 1520 秒的横向高频锯齿状畸变，漂移振幅达 $0.35\,\text{nm}$ 以上，直接导致原子级分辨率验收无法通过。

二、 现场 72 小时时频连续勘测与动力学机制解构

为了明确振源属性，排查团队部署了三向超低频加速度计与速度传感器，在电镜预定安装点地面展开了跨越工作日与周末的 72 小时连续基线监测。

1. 勘测数据对齐与列车运行图印证

• 时域相关性：振动速度的瞬态暴扣完全与地铁 4 号线调度时刻表严格吻合。每当列车进出站加速或过弯道时，地面振动包络迅速抬升；
• 频域能量聚焦：FFT 窄带频谱与 $1/3$ 倍频程分析表明，列车过境时的能量高度集中在 $8.5 \sim 16\,\text{Hz}$ 频段，垂向中心频率峰值达 $10\,\text{Hz}$ 与 $12.5\,\text{Hz}$；
• 超标幅度：过境峰值振动速度高达 $22.8\,\mu\text{m/s}$，超出了 VC-D 门禁上限（$6.0\,\mu\text{m/s}$）达 $3.8$ 倍（约 $11.6\,\text{dB}$）！

2. 土壤动力学与瑞利面波（Rayleigh Waves）分析

在均质与分层弹性半空间土壤介质中，沿地表浅层传播的瑞利面波（Rayleigh Wave） 携带着列车诱发振动总能量的约 $67\%$，且其几何扩散衰减率仅为体波（剪切波与压缩波）的几分之一：

经勘探，该校区浅层粉质黏土的瑞利波波速约为 $v_R = 150 \sim 180\,\text{m/s}$。在主扰动频率 $f = 10\,\text{Hz}$ 下，对应的波长 $\lambda_R$ 约为 $15 \sim 18\,\text{m}$。这一物理事实直接宣告了：单纯依靠几十毫米的橡胶减振垫或普通被动空气弹簧，在面对波长长达十几米的低频长波长地面波时几乎完全失效。

三、 三级阶梯式复合工程治理方案设计

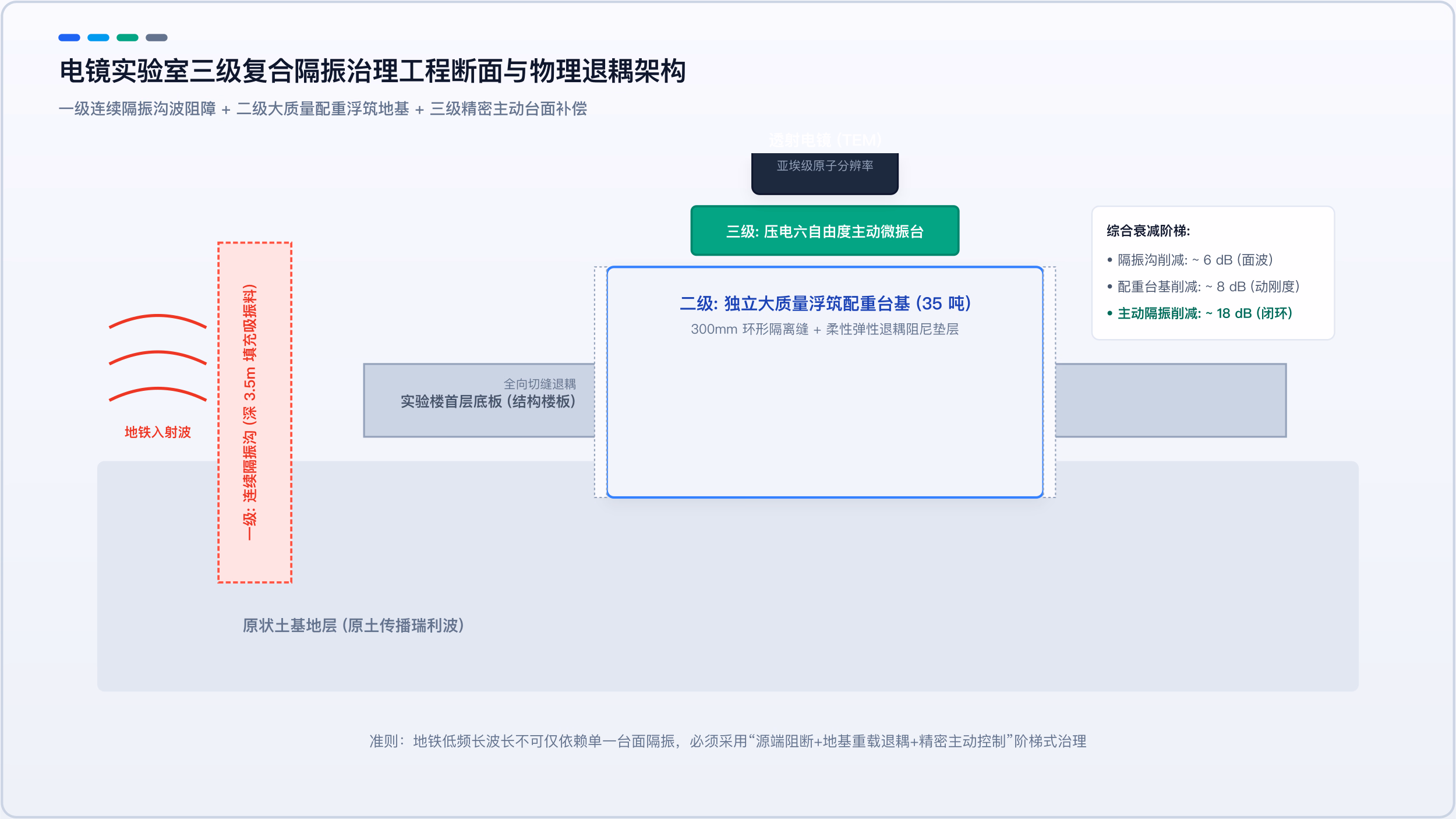

单一隔振措施很难跨越 $11.6\,\text{dB}$ 的大幅度低频衰减需求。联合工程专家团队制定了**“波阻障外围阻断 + 独立浮筑地基增刚 + 仪器级主动微振补偿”** 的三级串联退耦方案：

一级治理：室外连续隔振沟波阻障（Wave Barrier Trench）

• 物理机制：利用材料声阻抗失配（Acoustic Impedance Mismatch）原理，在波传播路径上设置不连续界面，使入射瑞利波产生反射与散射；
• 工程实施：在实验楼与地铁隧道之间的室外绿化带开挖一条深 $3.5\,\text{m}$、宽 $0.6\,\text{m}$、长 $25\,\text{m}$ 的连续截振沟。考虑到土壁坍塌风险，采用低刚度聚苯乙烯泡沫板与吸振阻尼复合材料紧密回填，阻断浅层地表波直接涌入建筑底板；
• 实测收益：在 $10 \sim 16\,\text{Hz}$ 频段提供约 $4 \sim 6\,\text{dB}$ 的地基衰减量。

二级治理：室内 35 吨独立浮筑配重台基（Isolated Inertia Block）

• 物理机制：增加地基动刚度与等效参振质量，阻断建筑主体框架振动传导；
• 工程实施：
  1. 将电镜室首层原有混凝土地面切割开挖出 $4.2\,\text{m} \times 3.8\,\text{m} \times 1.2\,\text{m}$ 的独立基坑；
  2. 浇筑重达约 $35\,\text{吨}$ 的 C40 重型双层双向钢筋混凝土配重地基（约为电镜总重的 12 倍）；
  3. 台板与周边建筑结构地面设立全周向宽 $300\,\text{mm}$ 的空气物理隔离缝，缝内填充开孔柔性发泡海绵防尘，所有经过管线全部加装柔性金属软管波纹段退耦；
• 实测收益：消除楼宇框架共振与人行扰动，列车过境速度峰值进一步降至约 $10.2\,\mu\text{m/s}$。

三级治理：压电六自由度主动微振台（Active Vibration Cancellation）

• 物理机制：在配重台板上原位加装压电作动六自由度超低频主动隔振平台；
• 控制链路：主动隔振平台内置纳米级高灵敏度地震式速度传感器与高频 DSP 数字反馈回路，在 $0.5 \sim 20\,\text{Hz}$ 频段对外界入侵的微振动施加瞬时等幅反相力，彻底解决被动空气弹簧在固有频率附近的共振放大缺陷；
• 实测收益：在 $8.5 \sim 16\,\text{Hz}$ 关键地铁冲击带提供 $12 \sim 18\,\text{dB}$ 的高效主动衰减。

四、 治理后复测验收与亚埃级成像验证

施工完成与基础养护达标后，原厂工程师与微振测试团队进行了为期 48 小时的联合终测：

1. 微振谱线复测

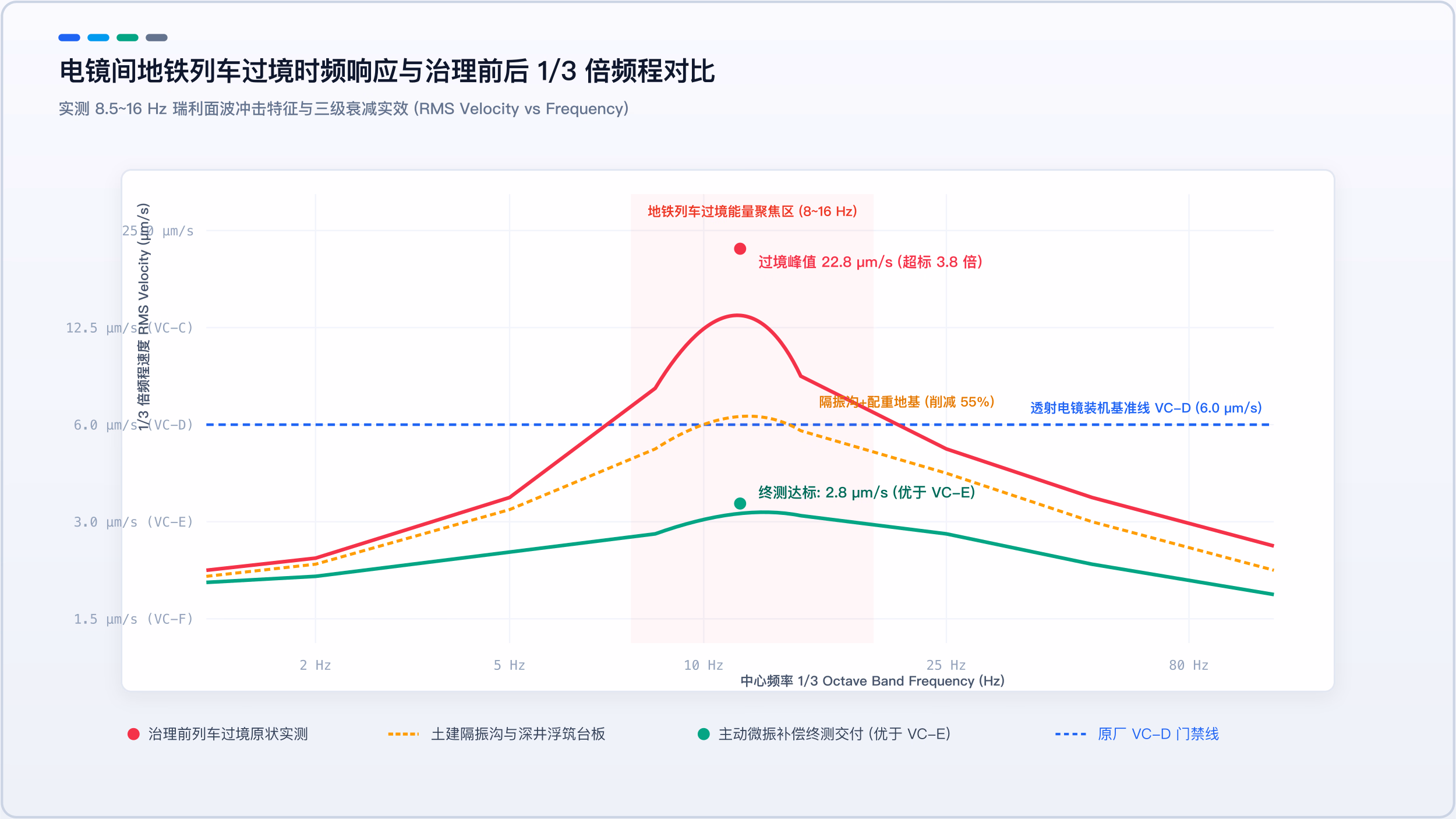

在列车频繁过境的高峰时段，电镜立柱底座实测 $1/3$ 倍频程速度 RMS 谱线全频段收敛于 $2.8\,\mu\text{m/s}$ 以内：

• 较治理前的 $22.8\,\mu\text{m/s}$ 实现了高达 $18.2\,\text{dB}$ 的总体振动衰减；
• 不仅轻松突破原厂要求的 VC-D（$6.0\,\mu\text{m/s}$）装机门槛，更全面跨入 VC-E 标准（$3.0\,\mu\text{m/s}$）安全区。

2. 图像终测与分辨率验收

• 重新装载金单晶标样进行 HAADF-STEM 扫描成像，即使在地铁列车密集过境时段，图像扫描漂移峰峰值从原来的 $0.35\,\text{nm}$ 骤降至 $0.02\,\text{nm}$；
• 成功解析出 $0.078\,\text{nm}$ 晶格信息，电镜顺利通过各项验收并正式交付校级公共测试平台。

五、 工程总结与避坑指引

从该高校电镜间的改造实录中，可提炼出以下三条高价值工程判据：

1. 重视前置勘测时序，避开“平峰期假达标”陷阱： 精密仪器选址微振评估不能仅测半小时。必须覆盖清晨头班车、早晚高峰重载期与深夜静默段，避免因平峰期偶然达标掩盖列车过境时的剧烈冲击；
2. 明确物理层级职责，拒绝“单板救全场”幻想： 地铁低频振动波长极长（$10 \sim 20\,\text{m}$），任何单一手段均有其物理瓶颈。隔振沟主攻“浅表截流”，配重地基主攻“刚度增益与隔离缝切断”，主动系统主攻“纳米级闭环反相抵消”，多级协同才能实现大衰减比；
3. 软硬件全链路刚柔退耦是关键细节： 冷却水循环水管、动力电缆、真空排气软管等辅助管路若以刚性方式跨越隔振台基，会成为振动旁路（Sneak Path）将干扰直接注入电镜。所有穿墙与进机管路均需设置大于 2 倍自由弯曲半径的退耦软管。
